۱. کلید روشن / خاموش را در وضعيت تابستان قرار دهيد.
۲. خیلی سریع کلید فوق را به حالت صفر چرخانده و دوباره به حالت تابستان برگردانید.
۳. مرحله دوم را ۴ بار تکرار کنید و در مرحله آخر کلید را در وضعيت صفر قرار دهيد.
در این هنگام بر روی صفحه نمايشگر علامت ➡️ P8 ⬅️ ظاهر می شود و حالت تنظیمات پارامترهای پکیج در دسترس می باشند.
رقم نشان داده شده در جلوی P مربوط به پارامترهای قابل تنظیم مطابق با جدول زیر می باشد.
با چرخاندن کلید یا ولوم آب گرم مصرفی بین ۱ تا ۱۰ تغيير می کند و بر اساس نیاز شماره تنظیم مورد نظر خود را انتخاب نمایید.
بعد از انتخاب شماره تنظیم مورد نظر کلید روشن/ خاموش را در حالت تابستان قرار دهيد.
آخرین مقدار ذخیره شده در حافظه نشان داده ميشود که با چرخاندن کلید یا ولوم مدار گرمایش محدوده مشخص شده در جدول زیر می توان آن را تغيير داد.
پس از تغيير کلید روشن/خاموش را به حالت صفر بچرخانید تا مقدار جدید ذخیره شود.
برای خروج از حالت تنظیم پارامترهای پکیج ایران رادياتور خیلی سریع کلید روشن/ خاموش را به وضعيت راه اندازی مجدد R بچرخانید.
Js1 صفر دو مبدل/ یک تک مبدل
Js2 صفر آبگرم لحظه ای/ یک آبگرم با مخزن ذخیره
Js3 صفر سيستم آبگرم مصرفی عادی/ یک سیستم آبگرم مصرفی کامفورت ( پیش گرمایش)
Js4 صفر پکیج معمولی/ یک پکیج چگالشی
ByGhorbani
۱. کلید روشن / خاموش را در وضعيت تابستان قرار دهيد.
۲. خیلی سریع کلید فوق را به حالت صفر چرخانده و دوباره به حالت تابستان برگردانید.
۳. مرحله دوم را ۴ بار تکرار کنید و در مرحله آخر کلید را در وضعيت صفر قرار دهيد.
در این هنگام بر روی صفحه نمايشگر علامت ➡️ P8 ⬅️ ظاهر می شود و حالت تنظیمات پارامترهای پکیج در دسترس می باشند.
رقم نشان داده شده در جلوی P مربوط به پارامترهای قابل تنظیم مطابق با جدول زیر می باشد.
با چرخاندن کلید یا ولوم آب گرم مصرفی بین ۱ تا ۱۰ تغيير می کند و بر اساس نیاز شماره تنظیم مورد نظر خود را انتخاب نمایید.
بعد از انتخاب شماره تنظیم مورد نظر کلید روشن/ خاموش را در حالت تابستان قرار دهيد.
آخرین مقدار ذخیره شده در حافظه نشان داده ميشود که با چرخاندن کلید یا ولوم مدار گرمایش محدوده مشخص شده در جدول زیر می توان آن را تغيير داد.
پس از تغيير کلید روشن/خاموش را به حالت صفر بچرخانید تا مقدار جدید ذخیره شود.
برای خروج از حالت تنظیم پارامترهای پکیج ایران رادياتور خیلی سریع کلید روشن/ خاموش را به وضعيت راه اندازی مجدد R بچرخانید.
Js1 صفر دو مبدل/ یک تک مبدل
Js2 صفر آبگرم لحظه ای/ یک آبگرم با مخزن ذخیره
Js3 صفر سيستم آبگرم مصرفی عادی/ یک سیستم آبگرم مصرفی کامفورت ( پیش گرمایش)
Js4 صفر پکیج معمولی/ یک پکیج چگالشی
ByGhorbani
عدم تشکیل يا تشخیص شعله
فعال شدن سنسور حد
خطای فن یا پرشر سوئیچ فن
کمبود آب مدار گرمایش
خرابی سنسور آبگرم مصرفی
خرابی سنسور مدار گرمایش
فعال شدن سیستم ضد یخ زدگی
ByGhorbani
نشانگر قطع گاز یا نوسان برق
ترموستات حد فعال می باشد
مسدود بودن مسیر دودکش یا نقص فن
نشانگر کمبود فشار آب مدار گرمایش
نشانگر خرابی سنسور آب گرم مصرفی
نشانگر خرابی سنسور مدار گرمایش ( شوفاژ)

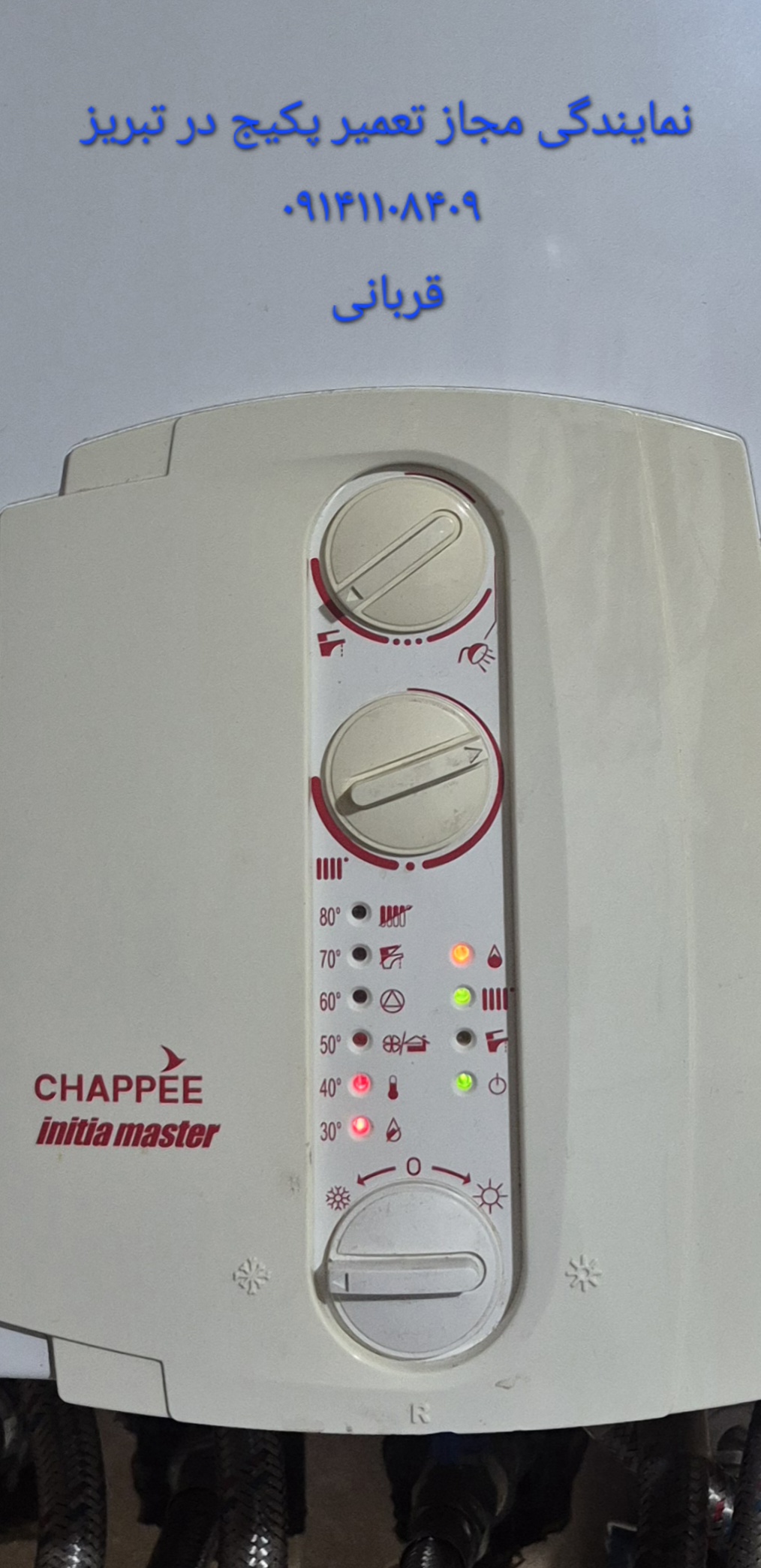

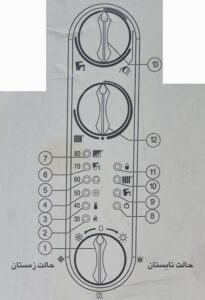

۱. دستگاه هم زمان نیازمند جريان گاز، برق و آب است. از وصل بودن این جریان ها مطمئن شوید.
۲. فشار آب در سيستم شوفاژ باید بین ۰.۷ تا ۱.۵ بار باشد ( نشانگر فشار در سمت راست دستگاه و در قسمت زیر قرار دارد عدد نشانگر را کنترل نمایید)
۳. با توجه به فصل استفاده کلید ( روشن و خاموش) را روی حالت دلخواه قرار دهيد ( زمستان یا تابستان)
۴. در فصل تابستان با ولوم شماره ۱۲ درجه حرارت دلخواه را تنظيم نمایید.
۵. جهت باز گرداندن به حالت اولیه کلید شماره ۱ را در حالت R قرار داده سپس با نگه داشتن آن به مدت ۲ ثانیه کلید را بر روی حالت دلخواه بازگردانید.
۶. اين دستگاه مجهز به پیشرفته ترین سیستم های حفاظتی است از این رو در صورت بروز هرگونه خطا دستگاه با اعلام هشدار آن را به اطلاع شما خواهد رساند.
ByGhorbani
ByGhorbani
۱. پمپ سیرکولاتور
۲. شیر گاز
۳. ایرونت
۴. برنر
۵. جرقه زن ( چپ و راست)
۶. منبع انبساط
۷. مبدل اولیه
۸. فن
۹. پرشر سوئیچ هوا
۱۰. ترموستات حد
۱۱. یون تشخيص شعله
۱۲. سنسور NTC گرمایش
۱۳. موتور شیر سه راهه
۱۴. سنسور NTC آبگرم مصرفی
۱۵. مبدل ثانویه
۱۶. پرشر سوئیچ آب
ByGhorbani
ارور A0 پکیج ایرفل
پکیج ترکیبی هنگام راه اندازی
ارور A5 پکیج ایرفل
پکیج ترکیبی هنگام راه اندازی
ارور AF پکیج ایرفل
نقص در پرشر سوئیچ هوا
ارور BC پکیج ایرفل
نقص در احتراق
ارور BD پکیج ایرفل
نقص در NTC آبگرم مصرفی
ارور G1 پکیج ایرفل
نرسیدن برق به سیم پیچ تنظيم شیر گاز
ارور HB پکیج ایرفل
نقص در NTC گرمایش
ارور HL پکیج ایرفل
نقص در ترموستات حد
ارور LP پکیج ایرفل
نقص در کمبود فشار آب مدار گرمایش
ByGhorbani
ارور A01 پکیج نوتا خطای خاموشی شعله یا شمعک _ ترموستات موقت قطع شده است
عدم تشکیل يا تشخیص شعله
ارور E03 پکیج نوتا خطای APS
نقص در تهویه
ارور E05 پکیج نوتا خطای سنسور CH
خطای سنسور مدار گرمایش
ارور E06 پکیج نوتا خطای سنسور DHW
خطای سنسور آب گرم مصرفی
ارور E10 پکیج نوتا خطای توقف سوئیچ فشار هیدرولیک
خطای افت فشار آب مدار گرمایش
ارور E25 پکیج نوتا خطای سنسور CH/DHW دمای بيش از حد
خطای سنسور حد
ByGhorbani
ارور کد ۱۰ خطای قطعی گاز یا خرابی حسگر شعله
ارور کد ۱۱ خطای انفجاری روشن شدن شعله
ارور کد ۲۰ خطای کلید حرارتی
ارور کد ۲۱ خرابی يا قطعی سنسور روی شعله
ارور کد ۲۲ خطای سنسور دود
ارور کد ۳۰ خرابی فن و کلید ایمنی دود بعد از يک دقیقه
ارور کد ۳۱ خرابی فن و کلید ایمنی دود قبل از يک دقیقه
ارور کد ۴۰ خطای پايين بودن فشار آب بیشتر از یک دقیقه
ارور کد ۴۱ خطای پايين بودن فشار آب کمتر از یک دقیقه
ارور کد ۴۲ خرابی ترنسدیوسر ( حسگر) فشار آب
ارور کد ۵۱ خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۲
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۳
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۴
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۵
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۶
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۷
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۸ خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۵۹
خطای خرابی برد
* تمامی برنامه ها را به حالت پیشفرض برگردانده دستگاه را ریستارت کنید
* مجموعه سیم ها را به طور دقیق چک کنید
* اتصالات را چک کنید
* مرحله جرقه زنی دستگاه را چک کنید
ارور کد ۶۰ خرابی NTC مصرفی
ارور کد ۷۱ خرابی NTC گرمایش
ارور کد ۷۷ خرابی NTC گرمایش از کف
ارور کد J0 خرابی برد کنترل یا خرابی کابل ارتباطی برد کنترل و برد نمایشگر
ارور کد J1 قرار گرفتن شوفاژ در حالت کنترلی ( ریموت) پس از يک دقیقه
ByGhorbani
دلیل ارور E01 پکیج بوتان وجود اشکال در روشن شدن مشعل پس از طی شدن پروسه جرقه زنی
روش رفع خطای E01 پکیج بوتان دسته انتخاب وضعیت را در حالت قطع موقت راه اندازی مجدد قرار دهيد نمایشگر عبارت rE5 را نشان میدهد سپس با توجه به فصل آن را در یکی از وضعیت های تابستانی یا زمستانی بگذارید.
دلیل ارور E02 پکیج بوتان عمل نمودن کلید حرارتی در اثر بالا رفتن بيش از حد دمای آب مدار گرمایش یا قطعی کابل متصل به آن
روش رفع خطای E02 پکیج بوتان دسته انتخاب وضعیت را در حالت قطع موقت راه اندازی مجدد قرار دهيد نمایشگر عبارت rE5 را نشان میدهد سپس با توجه به فصل آن را در یکی از وضعیت های تابستانی یا زمستانی بگذارید.
دلیل ارور E03 پکیج بوتان عمل نمودن کلید حرارتی کلاهک تعدیل
روش رفع خطای E03 دسته انتخاب وضعیت را در حالت قطع موقت راه اندازی مجدد قرار دهيد نمایشگر عبارت rE5 را نشان میدهد سپس با توجه به فصل آن را در یکی از وضعیت های تابستانی یا زمستانی بگذارید. پس از ۲۰ دقیقه میتوانید از دستگاه استفاده کنید.
دلیل ارور E04 پکیج بوتان پايين بودن فشار آب مدار گرمایش
روش رفع خطای E04 پکیج بوتان دسته انتخاب وضعیت را در حالت قطع موقت راه اندازی مجدد قرار دهيد شیر پر کن را باز کنید تا فشار آب مدار گرمایش به ۱.۵ بار برسد شیر پرکن را ببندید نمایشگر عبارت rE5 را نشان میدهد سپس با توجه به فصل آن را در یکی از وضعیت های تابستانی یا زمستانی بگذارید.
دلیل ارور E06 پکیج بوتان خرابی سنسور دمای آب گرم بهداشتی يا قطعی سیم آن
روش رفع خطای E06 پکیج بوتان در صورتی که به هر دلیل ارتباط برد با NTC مدار آب گرم مصرفی قطع شود یا اشکالی در NTC حس کند پکیج به تامین آبگرم مصرفی ادامه می دهد ولی قادر به کنترل دمای آبگرم مصرفی نبوده و دمای آبگرم را در حدود ۵۰ درجه سانتیگراد نگه میدارد.
دلیل ارور E07 پکیج بوتان خرابی سنسور دمای آب مدار گرمایش یا قطعی سیم آن
روش رفع خطای E07 پکیج بوتان در صورتی که ارتباط برد با NTC مدار گرمایش به هر دلیلی قطع شود پکیج روشن نمی شود.
دلیل ارور E09 پکیج بوتان عدم گردش آب در مدار
روش رفع خطای E09 پکیج بوتان منتظر شروع به کار مجدد دستگاه بمانید.
دلیل ارور E11 پکیج بوتان پارازیت شعله ( مربوط به امواج مغناطیسی اطراف پکیج)
روش رفع خطای E11 پکیج بوتان قطع موقت
دلیل ارور E12 پکیج بوتان قطعی سیم مدولاتور شیر گاز
روش رفع خطای E12 پکیج بوتان قطع موقت
دلیل ارور E28 پکیج بوتان تکرار متوالی یک خطا بيش از ۵ بار
روش رفع خطای E28 پکیج بوتان برق اصلی پکیج را قطع و مجددا وصل نمایید.
