ByGhorbani
سنسور کابین
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
– یخچال داراي دو سنسور است یکی
در صفحه توزیع و دیگري در کابین
علام خطا
– بسته به دماي محیط،
دمپر یخچال مطابق با یک
سیکل زمانی منظم باز و
بسته می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور کابین فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد
علام خطا
– بسته به دماي محیط،
کمپرسور مطابق با یک
سیکل زمانی منظم
خاموش و روشن می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور اواپراتور فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
خروج از دیفراست با
شرط زمانی ۳۰ دقیقه
است
برقراری اتصال سنسور
فن اواپراتور
عدم دریافت پالس فیدبک از فن
اواپراتور به علت خرابی فن یا عدم
اتصال کانکتور
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن
شدن آن ارسال شده باشد.
اعلام خطا
دریافت پالس فیدبک از فن اواپراتور
سرمایش ضعیف
در صورت عدم کاهش دماي اواپراتور
به کمتر از منفی ۵ درجه سانتیگراد
پس از ۴ ساعت کارکرد پیوسته
کمپرسور، کمبود شارژ، یا خرابی
کمپرسور و یا اشکال در اتصالات، اعلام
خواهد شد.
اعلام خطا تا زمان
برطرف شدن عیب
محصول
– انتخاب مود سوپرکول و
سوپرفریز قبول نمی شود
رسیدن دماي سنسور
اواپراتور به کمتر از
منفی ۴ درجه سانتیگراد
دیفراست ناموفق
در صورتی که خروج از دیفراست با
شرط زمانی ۸۰ دقیقه صورت پذیرد،
خطاي دیفراست ناموفق اعلام می گردد.
– تشخیص این خطا تنها در سیکل
دیفراست می باشد.
اعلام خطا
چک مجدد در دیفراست بعدی
رفع عیب درصورت موفق بودن دیفراست بعدی
سنسور محیطی
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
اعلام خطا
– متوقف شدن کلیه فانکشن
هاي وابسته به سنسور محیط
– مود ECO غیر فعال می
شود
برقراری اتصال سنسور
فن کندانسور
چنانچه پالس فیدبک قطع و یا دور
فن بسیار پایین باشد، خطاي فن
کندانسور اعلام می شود.
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن شدن
آن ارسال شده باشد.
– اعلام خطاي فن کندانسور ممکن است
تا یک دقیقه پس از فرمان روشن شدن
فن، به طول بینجامد.
اعلام خطا
دریافت پالس فیدبک از فن کندانسور
دمپر
عدم اتصال کانکتور دمپر یا خرابی
دمپر
علام خطا
– دمپر هر ۱ دقیقه یکبار
مجددا چک می شود
اتصال صحیح دمپر سالم
سنسور یخساز
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود ده
ثانیه پس از خرابی آن می باشد
اعلام خطا و چشمک زدن
ICE-OFF آیکن
– توقف یخسازي تا رفع عیب
سنسور یخساز
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
برقراری اتصال سنسور
مجموعه یخساز
قطعی کانکتور یخساز
– خرابی موتور یخساز
– قطعی یا خرابی سنسور تعیین
موقعیت پارو
– عدم توانایی یخساز در تشخیص
موقعیت پارو
– خرابی هیتر
– طولانی شدن عملیات تخلیه یخ
علام خطا از طریق چشمک
زدن آیکن OFF_ICE در
صورت ناموفق بودن تلاش
یخساز جهت رفع عیب یا گیر
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
– هردو ساعت یکبار یخساز
مجددا بطور اتوماتیک چک می
شود.
انجام یک مرحله تخلیه موفق
سوئیچ درب فریزر
گر درب فریزر برای بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب فریزر
سوئیچ درب یخچال
اگر درب یخچال یا هوم بار برای
بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب یخچال یا هوم بار
کلید درب هوم بار
اگر درب هوم بار بیشتر از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب هوم بار
بدون خطا
عملکرد عادی محصول
_
_
خطای ارتباط برد فرمان و نمایشگر
عدم برقراری ارتباط بين برد فرمان و نمایشگر
برد فرمان بر اساس
تنظیمات قبلی کار می کند.
– محصول وارد منوی
سرویس کار نمی شود
برقراری مجدد ارتباط برد فرمان و نمایشگر
خطای پدال آب
چنانچه پدال آب براي مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
شیر برقی آب متوقف شده و تا زمانی
که پدال رها نشود، در همین
وضعیت باقی می ماند
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال آب و یا رفع اتصالی
خطای پدال یخ
چنانچه پدال یخ برای مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
موتور یخ خرد کن متوقف شده و تا
زمانی که پدال رها نشود، در همین
وضعیت باقی می ماند.
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال یخ و یا رفع اتصالی
خطای برد فرمان
بر روی برد فرمان یک LED
وجود دارد. در حالت عادی این
LED هر یک ثانیه یکبار چشمک
می زند.
در صورت خاموش یا روشن ماندن
این LED و یا سریع چشمک زدن
آن، برد فرمان دارای اشکال است
عدم کارکرد محصول
رفع عیب
ممکن است مشکل از
نرم افزار و یا عدم اتصال
مناسب تغذیه برد باشد.
خطای تغذیه برد نمایش
بر روی نمایشگر بجای عدد دمای
یخچال و فریزر، دو خط تیره دیده
می شود که نشان دهنده قطع بودن
اتصال ۱۲ ولت DC برد نمایشگر
است.
عدم راه اندازی برد نمایش
رفع عیب برقراری اتصال ۱۲ ولتDC برد نمایشگر
خطای برد اینورتر و کمپرسور
بر روي برد اینورتر کمپرسور یک LED
وجود دارد. در صورتی که کمپرسور روشن
باشد این LED روشن و در صورت خاموش
بودن کمپرسور ، LED خاموش است.
چشمک زدن این LED نشان دهنده وجود
خطا در برد اینورتر یا کمپرسور است.
– یک چشمک LED :
خطای راه اندازي کمپرسور
– دو چشمک LED :
خطای بورد اینورتر
– سه چشمک LED:
سیم موتور قطع است
– چهار چشمک LED :
کمپرسور قفل شده
– پنج چشمک LED :
خطای ولتاژ پایین
– شش چشمک LED :
خطای ولتاژ بالا
– هفت چشمک LED:
خطای نرم افزار
عدم کارکرد کمپرسور
عدم سرمایش
رفع عیب
ByGhorbani
دفترچه راهنمای ساید بای ساید اسنوا مدلSS_E 3200
دفترچه راهنمای ساید بای ساید دوو مدل SS_E 3200
دفترچه راهنمای ساید بای ساید اسنوا مدل SS_E 3500
دفترچه راهنمای ساید بای ساید دوو مدل SS_E 3500
خطا در محصول / Error
چنانچه خطایی رخ دهد، بر روی نمایشگر بجای دمای فریزر، عبارت ‘Er ‘نمایش داده شده و نمایش دمای یخچال و دمای فریزر و آیکن های سوپر کول و سوپر فریز خاموش می گردند. در این حالت کلید های تنظیم دما نیز غیر فعال می گردند.در این حالت نمایشگر به حالت استندبای نمی رود. اگر خطا مربوط به یخساز باشد، چنانچه محصول OFF-ICE شود، نمایش خطا بر روی نمایشگر پاك می شود.
مود نمایشگاهی صرفا جنبه نمایشی داشته و هیچ کدام از عملکردهای محصول در این حالت فعال نمی باشند. به عبارت دیگر در این مود کمپرسور، فن ها، دمپر، هیتر ها و یخساز غیر فعال است و تنها نمایشگر و روشنایی های محصول کار می کنند.
در مود نمایشگاهی، کلیه آیکن های نمایشگر روشن و دمای محصول بر روی ۵ و -۱۸ قرار دارد. با لمس یک کلید از روی نمایشگر و یا فشار پدال آب یا یخ، نمایشگر از این حالت خارج شده و کارکرد عادی خود را نمایش می دهد و کاربر می تواند با آن کار کند. سی ثانیه پس از لمس آخرین کلید، نمایشگر مجددا به حالت نمایشگاهی باز می گردد.
مود نمایشگاهی تنها در یک دقیقه ابتداي اتصال به برق قابل فعال کردن است. بدین منظور نمایشگر را در حالت Lock قرار داده و کلید های تنظیم دمای Refrigerator و Freezer را برای مدت بیش از ۵ ثانیه لمس کنید.
این مود ذخیره نمی شود و در صورت قطع و وصل برق، محصول از این مود خارج می شود.
با گرفتن کلید میانبر استارت کمپرسور و یا کلید میانبر دیفراست سریع، محصول از این مود خارج می شود.
براي ورود به منوي سرویس کار، نمایشگر را در حالت قفل قرار داده، کلیدهای ۳ و ۴را به طور همزمان گرفته و کلید ۶ را سه بار لمس کنید.
سری SS_E3200 و SS_E3500
در هنگام ورود به منوی سرویس کار، ابتدا ارتباط بین برد نمایشگر و برد فرمان بصورت اتوماتیک چک می شود. در صورت بروز خطا عبارت SE-Er نمایش داده شده و از منوی سرویس خارج می شود. در صورت عدم وجود خطا، ورژن نرم افزارهای برد فرمان و نمایشگر نمایش داده می شود.
سری SS_E3200 و SS_E3500
ورژن نرم افزار بورد فرمان در سمت فریزر و نمایش ورژن نرم افزار بورد نمایشگر در سمت یخچال نمایش داده می شود.
با یکبار لمس کلید ۱ عبارت HE نمایش داده می شود. با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک بوق کوتاه از منوی سرویسکار خارج شده
و فرمان دیفراست سریع را صادر می کند.الگوریتم بلافاصله وارد سیکل دیفراست می شود. دراین حالت کمپرسور و فن ها خاموش شده و هیتر دیفراست روشن می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
با یکبار لمس کلید ۲ ، عبارت CO نمایش داده می شود.
با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک
بوق کوتاه از منوی سرویس کار خارج شده و فرمان
استارت کمپرسور را صادر می کند.
در این حالت کمپرسور با بالاترین level و هر دو فن با
حداکثر سرعت می چرخند. اگر محصول در دیفراست
باشد سیکل دیفراست خاتمه و هیتر خاموش می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
سری SS_E3200 و SS_E3500
لمس کلید ۳ در این حالت زمان سپری شده از کارکرد فیلتر آب به
صورت یک عدد چهار رقمی و بر حسب روز نمایش داده
می شود. جهت قرائت این عدد، دو رقم دمای فریزر و دو
رقم دمای یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ در این حالت زمان سپری شده از کارکرد فیلتر به صورت
یک عدد چهار رقمی و بر حسب روز نمایش داده می شود.
جهت قرائت این عدد، دو رقم دمای فریزر و دو رقم دمای
یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ چشمک زدن آیکن های درجه سانتیگراد
دراین حالت دمای فعلی کابین فریزر در سمت فریزر، و
دمای فعلی کابین یخچال در سمت یخچال، نمایش داده
می شود. دمای کابین یخچال میانگین دمای دو سنسور
صفحه توزیع و سنسور کابین است. برای یخچال دمای
کمتر از منفی ۹ درجه، نمایش داده نمی شود.
لمس کلید ۷ نمایش عبارت ds
با لمس کلید ۷ عبارت dS و در مقابل آن دمای فعلی
سنسور اواپراتور فریزر نمایش داده می شود.
چنانچه این کلید مجددا لمس نشود، نمایشگر بصورت
اتوماتیک پس از حدود ۴ دقیقه از این منو خارج می شود.
با لمس کلید ۸ عبارت Er و در مقابل آن کد خطا نمایش
داده می شود. با لمس مجدد همین کلید، کد خطای
بعدي (در صورت وجود) نمایش داده می شود. چنانچه
خطایی وجود نداشته باشد کد صفر نمایش داده می شود.
با لمس کلید ۶ ، نمایشگر بلافاصله از منوی سرویس کار
خارج شده و به کارکرد عادی باز می گردد.
در سایر حالات، اگر نمایشگر ۳۰ ثانیه لمس نشود، بطور
اتوماتیک از منوی سرویس کار خارج می شود.
ByGhorbani
شروع: ابتدا دكمه LOCK را فشار دهيد تا فعال شود. سپس همانطور که دکمه SET FREEZER را فشار داده ايد همزمان ۵ بار دکمه SET REFRIGERATOR را فشار دهيد .
ب) صفحه نمايش: پيام خطا بر روی قسمت نمايشگر دمای فريزر نشان داده ميشود .
ج) توقف :
همانطور كه دکمه SET REF را نگهداشته ايد ، دكمه LOCK ربا ۳را فشار دهيد.
بطور اتوماتيک ۴ دقيقه پس از شروع متوقف مي شود .
د) همه پيغامهای خطا اگر به حالت نرمال بازگردند مجدداً راه اندازی می شوند.
سنسور فریزر اتصال کوتاه دارد يا قطع شده است
سنسور یخچال اتصال کوتاه دارد يا قطع شده است
سنسور محیط اتصال کوتاه دارد يا قطع شده است
سنسور اواپراتور اتصال کوتاه دارد يا قطع شده است
خطای سوئیچ درب یخچال
خطای سوئیچ درب فریزر
خطای سوئیچ درب هوم بار
چرخه سیکل غیر عادی است
خطای برفک زدایی غیر عادی
نشانگر عملیات برفک زدایی دستی
سنسور یخ قطع شده یا اتصال کوتاه دارد
خطای سنسور جريان آب
خطای سنسور تراز
خطا در تامین آب
در هنگام خطای Et ۳ بار ریزش یخ مداوم داشته است
خطا در سنسور یخ
ByGhorbani

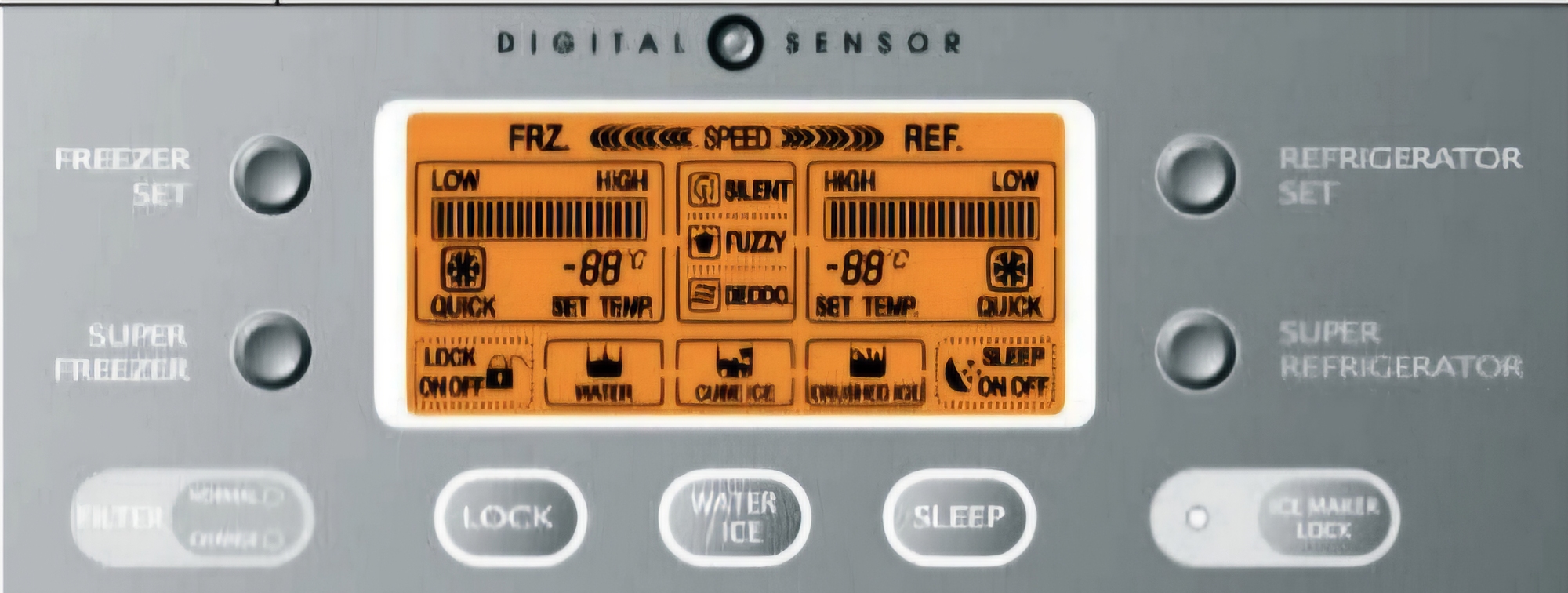

دکمه SUPER FREEZER ساید اسنوا
هنگاميکه اين حالت انتخاب شده باشد، آيكون Quick و كلمه فريزر ۳ بار چشمك زده و روشن مي شود ( دماي تنظيم شده
همانندقبل خواهد بود )
دکمه: REFRIGERATOR SET ساید اسنوا
الف) از اين دکمه جهت تنظيم دمای يخچال استفاده می شود .
ب) يخچال داراي ۵ حالت دمایی مي باشد .
ج) در هنگام روشن کردن دستگاه، دما بطور اتوماتيک روی حالت MID(2)تنظيم مي گردد.
با هر بار فشار بر روی اين دکمه دما بين حالتهای زير متناوباً تغيير می کند.
Min _ Medium Min_ Mid_ Medium Max_ MAX
دکمه: SUPER FREEZER ساید اسنوا
هنگاميکه اين حالت انتخاب شده باشد، آيكون Quick و كلمه فريزر ۳ بار چشمك زده و روشن می شود ( دمای تنظيم شده
همانندقبل خواهد بود )
دكمه :SLEEP ساید اسنوا
الف) با فشار دكمه sleepاين حالت فعال ميشود .
ب) با فشار مجدد اين دكمه ، اين حالت غيرفعال ميشود .
ج) بطور اتوماتيك پس از ۱۲ ساعت كار بر روی اين حالت، متوقف ميشود و دستگاه به كاركرد عادی خود بازميگردد
دکمه MAKER ICE LOCK ساید اسنوا
با فشار اين دکمه عمليات يخسازی متوقف می شود .
الف) چراغ MAKER ICE LOCK روشن ميشود .
ب) چراغ Ice Crushed/Ice Cube ناپديد ميشود .
ج) در اين حالت چراغ WATER هميشه روشن است .
جهت ادامه عمليات يخسازی مجدداً اين دکمه را فشار دهيد .
الف) چراغ آن خاموش مي شود .
ب)چراغ Ice Crushed/Ice Cube خاموش ميباشد .
ج) چراغ WATER روشن ميباشد .
دکمه: FILTER INFORMATION ساید اسنوا
پس از ۶ ماه استفاده از دستگاه، چراغ قرمز رنگ آن روشن می شود که بيانگر اين است که فيلتر آب دستگاه بايد تعويض
شود .
پس از تعويض فيلتر ، دكمه LOCK و Maker Ice Lock را با هم بمدت ۳ ثانيه فشار دهيد
اگر هر کدام از دکمه های روی صفحه کنترل فشارداده شوند، بوق بصدا در می آید.
پس از اولين روشن کردن دستگاه، ۳ بار و هر بار ۳ ثانيه بوق بصدا در می آید.
بازر ۱ ثانيه در موارد برفک زدایی دستی يا اولين روشن شدن يخچال بصدا در مي آيد.
اگر در باز باشد بازر ۳ بار و هربار ۵ ثانيه بصدا در می آید( آلارم باز بودن )
الف) شروع: ابتدا دكمه Lock را فشار دهيد تا فعال شود. سپس همانطور كه دكمه set refrigerator را نگهداشته ايد
همزمان ۵ بار دكمه Sleep را فشار دهيد .
ب) کنترل :
همه قسمتهای الکتريکی ديگر در وضعيت خاموش هستند بغير از فن يخچال و فريزر
کنترل فن : اگر در باز باشد، فن روشن ميشود و اگر در بسته شود، فن خاموش ميشود.
در طی حالت نمايش همانطور که دکمه SET REFRIGERATOR را فشار داده ايد دکمه Sleep ۵را بار فشار دهيد.
دستگاه را مجدداً روشن كنيد
ByGhorbani
خطا در محصول / Error
چنانچه خطایی رخ دهد، بر روی نمایشگر بجای دمای فریزر، عبارت ‘Er ‘نمایش داده شده و نمایش دمای یخچال و دمای فریزر و آیکن های سوپر کول و سوپر فریز خاموش می گردند. در این حالت کلید های تنظیم دما نیز غیر فعال می گردند.در این حالت نمایشگر به حالت استندبای نمی رود. اگر خطا مربوط به یخساز باشد، چنانچه محصول OFF-ICE شود، نمایش خطا بر روی نمایشگر پاك می شود.
مود نمایشگاهی صرفا جنبه نمایشی داشته و هیچ کدام از عملکردهای محصول در این حالت فعال نمی باشند. به عبارت دیگر در این مود کمپرسور، فن ها، دمپر، هیتر ها و یخساز غیر فعال است و تنها نمایشگر و روشنایی های محصول کار می کنند.
در مود نمایشگاهی، کلیه آیکن های نمایشگر روشن و دمای محصول بر روی ۵ و -۱۸ قرار دارد. با لمس یک کلید از روی نمایشگر و یا فشار پدال آب یا یخ، نمایشگر از این حالت خارج شده و کارکرد عادی خود را نمایش می دهد و کاربر می تواند با آن کار کند. سی ثانیه پس از لمس آخرین کلید، نمایشگر مجددا به حالت نمایشگاهی باز می گردد.
مود نمایشگاهی تنها در یک دقیقه ابتداي اتصال به برق قابل فعال کردن است. بدین منظور نمایشگر را در حالت Lock قرار داده و کلید های تنظیم دمای Refrigerator و Freezer را برای مدت بیش از ۵ ثانیه لمس کنید.
این مود ذخیره نمی شود و در صورت قطع و وصل برق، محصول از این مود خارج می شود.
با گرفتن کلید میانبر استارت کمپرسور و یا کلید میانبر دیفراست سریع، محصول از این مود خارج می شود.
براي ورود به منوي سرویس کار، نمایشگر را در حالت قفل قرار داده، کلیدهای ۳ و ۴را به طور همزمان گرفته و کلید ۶ را سه بار لمس کنید.
در هنگام ورود به منوی سرویس کار، ابتدا ارتباط بین برد نمایشگر و برد فرمان بصورت اتوماتیک چک می شود. در صورت بروز خطا عبارت SE-Er نمایش داده شده و از منوی سرویس خارج می شود. در صورت عدم وجود خطا، ورژن نرم افزارهای برد فرمان و نمایشگر نمایش داده می شود.
ورژن نرم افزار بورد فرمان در سمت فریزر و نمایش ورژن نرم افزار بورد نمایشگر در سمت یخچال نمایش داده می شود.
با یکبار لمس کلید ۱ عبارت HE نمایش داده می شود. با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک بوق کوتاه از منوی سرویسکار خارج شده
و فرمان دیفراست سریع را صادر می کند.الگوریتم بلافاصله وارد سیکل دیفراست می شود. دراین حالت کمپرسور و فن ها خاموش شده و هیتر دیفراست روشن می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
با یکبار لمس کلید ۲ ، عبارت CO نمایش داده می شود.
با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک
بوق کوتاه از منوی سرویس کار خارج شده و فرمان
استارت کمپرسور را صادر می کند.
در این حالت کمپرسور با بالاترین level و هر دو فن با
حداکثر سرعت می چرخند. اگر محصول در دیفراست
باشد سیکل دیفراست خاتمه و هیتر خاموش می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
لمس کلید ۳ در این حالت زمان سپری شده از کارکرد فیلتر آب به
صورت یک عدد چهار رقمی و بر حسب روز نمایش داده
می شود. جهت قرائت این عدد، دو رقم دمای فریزر و دو
رقم دمای یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ در این حالت زمان سپری شده از کارکرد فیلتر به صورت
یک عدد چهار رقمی و بر حسب روز نمایش داده می شود.
جهت قرائت این عدد، دو رقم دمای فریزر و دو رقم دمای
یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ چشمک زدن آیکن های درجه سانتیگراد
دراین حالت دمای فعلی کابین فریزر در سمت فریزر، و
دمای فعلی کابین یخچال در سمت یخچال، نمایش داده
می شود. دمای کابین یخچال میانگین دمای دو سنسور
صفحه توزیع و سنسور کابین است. برای یخچال دمای
کمتر از منفی ۹ درجه، نمایش داده نمی شود.
لمس کلید ۷ نمایش عبارت ds
با لمس کلید ۷ عبارت dS و در مقابل آن دمای فعلی
سنسور اواپراتور فریزر نمایش داده می شود.
چنانچه این کلید مجددا لمس نشود، نمایشگر بصورت
اتوماتیک پس از حدود ۴ دقیقه از این منو خارج می شود.
با لمس کلید ۸ عبارت Er و در مقابل آن کد خطا نمایش
داده می شود. با لمس مجدد همین کلید، کد خطای
بعدي (در صورت وجود) نمایش داده می شود. چنانچه
خطایی وجود نداشته باشد کد صفر نمایش داده می شود.
با لمس کلید ۶ ، نمایشگر بلافاصله از منوی سرویس کار
خارج شده و به کارکرد عادی باز می گردد.
در سایر حالات، اگر نمایشگر ۳۰ ثانیه لمس نشود، بطور
اتوماتیک از منوی سرویس کار خارج می شود.
ByGhorbani
حالت پيش فرض تنظیمات کارخانه به صورت زیر می باشد.
یخچال ۵ درجه و فریزر منفی ۱۸ درجه
با لمس کلید Refrigerator دما بين ۱ درجه سانتیگراد تا ۷ درجه سانتیگراد تغيير می کند دمای تنظيم شده یخچال ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای یخچال ۱ درجه سانتیگراد و حداکثر دما ۷ درجه می باشد.
با لمس کلید Freezer دمای فریزر از منفی ۱۶ درجه سانتیگراد تا منفی ۲۴ درجه سانتیگراد قابل تنظیم می باشد دمای تنظيم شده فریزر ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای فریزر منفی ۲۴ درجه سانتیگراد و حداکثر دما فریزر منفی ۱۶ درجه سانتیگراد می باشد.
با لمس کلید Eco Mode این حالت فعال و غیر فعال می شود.
با فعال شدن این مود، دماي یخچال و فریزر، سرعت کمپرسور و همچنین سرعت فن ها بر روی مقدار بهینه قرار میگیرند با باز شدن درب ها، تنظیم دما و یا فعال شدن یکی از مودهای سوپر، محصول از این مود خارج می شود.این مود ذخيره شده و با قطع برق از بین نمی رود.
با نگه داشتن ۵ ثانیه کلید Refrigerator حالت سوپرکول فعال می گردد و پس از اتمام عملیات سوپرکول این آیکون غیر فعال می شود.
با نگه داشتن ۵ ثانیه کلید Freezer حالت سوپرفریز فعال می گردد و پس از اتمام عملیات سوپرفریز این آیکون غیر فعال می شود.
با لمس کلید Light، دیسپنسر روشن شده و مادامی که این آیکن مجددا توسط کاربر غیر فعال نشده است روشن باقی می ماند.
چنانچه این آیکن غیر فعال یاشد، چراغ روشنایی دیسپنسر تنها با فشردن پدال آب یا پدال یخ روشن می گردد.
اگر درب فریزر براي مدت بیش از یک دقیقه و یا درب یخچال برای مدت بیش از سه دقیقه باز بماند، در صورت فعال بودن
آیکن Alarm Door، صدای هشدار باز بودن درب به صدا در آمده و آیکن آن چشمک می زند. در این حالت با لمس هر
کلید، صدای آلارم قطع شده ولی آیکن آلارم همچنان چشمک می زند.
در صورت باز ماندن درب فریزر، براي بیشتر از ۱۰ دقیقه، روشنایی فریزر خاموش شده و فن اواپراتور اگر قبل از بازشدن درب
روشن بوده، مجددا روشن می شود. ولی آلارم هشدار درب همچنان فعال است.
در صورت باز ماندن درب یخچال، برای بیشتر از ۱۰ دقیقه، روشنایی یخچال خاموش شده و دمپر اگر نیاز به سرمایش یخچال باشد، مجددا باز می شود ولی آلارم درب همچنان فعال است.
با ۳ ثانیه نگه داشتن کلید Lock Child، صفحه نمایشگر قفل شده و عملکرد کلید های نمایشگر و پدال ها متوقف خواهد
شد.
در حالت قفل، آیکن Lock روشن بوده و چنانچه کلیدی لمس شود، این آیکن چشمک می زند. جهت باز کردن صفحه
نمایش، باید کلید Lock مجددا سه ثانیه فشرده شود. در حالت استندبای محصول به طور خودکار قفل نمی شود.
با لمس ۳ ثانیه کلید Fresh Air زمان تعویض فیلتر ریست می گردد.
زمان کارکرد فیلتر بر حسب روز ذخیره می شود. این زمان تنها در زمان هاي روشن بودن محصول محاسبه می گردد و در
زمان خاموشی محصول محاسبه نمی گردد.
هنگامی که از زمان اتصال آب به دستگاه ۱۸۰ روز بگذرد، آیکون مربوطه روشن شده و به کاربر در خصوص تعویض فیلتر آب هشدار می دهد.
در حالت استندباي سگمنت هاي دماي یخچال و فریزر خاموش و آیکون هاي فعال، روشن باقی می مانند.
با باز شدن یکی از درب هاي محصول و یا لمس هر کلید ، نمایشگر از حالت استندباي خارج می شود .
چند ثانیه پس از بسته شدن درب و یا پس از لمس آخرین کلید، و در صورت عدم وجود خطا، نمایشگر مجددا به حالت
استندباي می رود .
با اولین لمس هر کلید، چنانچه نمایشگر در حالت استندباي باشد، ابتدا از این حالت خارج می شود و کلید عملکردي نخواهد داشت.
نمایندگی خدمات پس از فروش یخچال اسنوا در تبریز
نمایندگی خدمات پس از فروش یخچال دوو در تبریز
شماره تلفن های نمایندگی یخچال فریزر اسنوا در تبریز
شماره تلفن های نمایندگی یخچال فریزر دوو در تبریز
ByGhorbani
سنسور کابین
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
– یخچال داراي دو سنسور است یکی
در صفحه توزیع و دیگري در کابین
علام خطا
– بسته به دماي محیط،
دمپر یخچال مطابق با یک
سیکل زمانی منظم باز و
بسته می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور کابین فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد
علام خطا
– بسته به دماي محیط،
کمپرسور مطابق با یک
سیکل زمانی منظم
خاموش و روشن می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور اواپراتور فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
خروج از دیفراست با
شرط زمانی ۳۰ دقیقه
است
برقراری اتصال سنسور
فن اواپراتور
عدم دریافت پالس فیدبک از فن
اواپراتور به علت خرابی فن یا عدم
اتصال کانکتور
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن
شدن آن ارسال شده باشد.
اعلام خطا
دریافت پالس فیدبک از فن اواپراتور
سرمایش ضعیف
در صورت عدم کاهش دماي اواپراتور
به کمتر از منفی ۵ درجه سانتیگراد
پس از ۴ ساعت کارکرد پیوسته
کمپرسور، کمبود شارژ، یا خرابی
کمپرسور و یا اشکال در اتصالات، اعلام
خواهد شد.
اعلام خطا تا زمان
برطرف شدن عیب
محصول
– انتخاب مود سوپرکول و
سوپرفریز قبول نمی شود
رسیدن دماي سنسور
اواپراتور به کمتر از
منفی ۴ درجه سانتیگراد
دیفراست ناموفق
در صورتی که خروج از دیفراست با
شرط زمانی ۸۰ دقیقه صورت پذیرد،
خطاي دیفراست ناموفق اعلام می گردد.
– تشخیص این خطا تنها در سیکل
دیفراست می باشد.
اعلام خطا
چک مجدد در دیفراست بعدی
رفع عیب درصورت موفق بودن دیفراست بعدی
سنسور محیطی
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
اعلام خطا
– متوقف شدن کلیه فانکشن
هاي وابسته به سنسور محیط
– مود ECO غیر فعال می
شود
برقراری اتصال سنسور
فن کندانسور
چنانچه پالس فیدبک قطع و یا دور
فن بسیار پایین باشد، خطاي فن
کندانسور اعلام می شود.
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن شدن
آن ارسال شده باشد.
– اعلام خطاي فن کندانسور ممکن است
تا یک دقیقه پس از فرمان روشن شدن
فن، به طول بینجامد.
اعلام خطا
دریافت پالس فیدبک از فن کندانسور
دمپر
عدم اتصال کانکتور دمپر یا خرابی
دمپر
علام خطا
– دمپر هر ۱ دقیقه یکبار
مجددا چک می شود
اتصال صحیح دمپر سالم
سنسور یخساز
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود ده
ثانیه پس از خرابی آن می باشد
اعلام خطا و چشمک زدن
ICE-OFF آیکن
– توقف یخسازي تا رفع عیب
سنسور یخساز
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
برقراری اتصال سنسور
مجموعه یخساز
قطعی کانکتور یخساز
– خرابی موتور یخساز
– قطعی یا خرابی سنسور تعیین
موقعیت پارو
– عدم توانایی یخساز در تشخیص
موقعیت پارو
– خرابی هیتر
– طولانی شدن عملیات تخلیه یخ
علام خطا از طریق چشمک
زدن آیکن OFF_ICE در
صورت ناموفق بودن تلاش
یخساز جهت رفع عیب یا گیر
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
– هردو ساعت یکبار یخساز
مجددا بطور اتوماتیک چک می
شود.
انجام یک مرحله تخلیه موفق
سوئیچ درب فریزر
گر درب فریزر برای بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب فریزر
سوئیچ درب یخچال
اگر درب یخچال یا هوم بار برای
بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب یخچال یا هوم بار
کلید درب هوم بار
اگر درب هوم بار بیشتر از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب هوم بار
بدون خطا
عملکرد عادی محصول
_
_
خطای ارتباط برد فرمان و نمایشگر
عدم برقراری ارتباط بين برد فرمان و نمایشگر
برد فرمان بر اساس
تنظیمات قبلی کار می کند.
– محصول وارد منوی
سرویس کار نمی شود
برقراری مجدد ارتباط برد فرمان و نمایشگر
خطای پدال آب
چنانچه پدال آب براي مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
شیر برقی آب متوقف شده و تا زمانی
که پدال رها نشود، در همین
وضعیت باقی می ماند
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال آب و یا رفع اتصالی
خطای پدال یخ
چنانچه پدال یخ برای مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
موتور یخ خرد کن متوقف شده و تا
زمانی که پدال رها نشود، در همین
وضعیت باقی می ماند.
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال یخ و یا رفع اتصالی
خطای برد فرمان
بر روی برد فرمان یک LED
وجود دارد. در حالت عادی این
LED هر یک ثانیه یکبار چشمک
می زند.
در صورت خاموش یا روشن ماندن
این LED و یا سریع چشمک زدن
آن، برد فرمان دارای اشکال است
عدم کارکرد محصول
رفع عیب
ممکن است مشکل از
نرم افزار و یا عدم اتصال
مناسب تغذیه برد باشد.
خطای تغذیه برد نمایش
بر روی نمایشگر بجای عدد دمای
یخچال و فریزر، دو خط تیره دیده
می شود که نشان دهنده قطع بودن
اتصال ۱۲ ولت DC برد نمایشگر
است.
عدم راه اندازی برد نمایش
رفع عیب برقراری اتصال ۱۲ ولتDC برد نمایشگر
خطای برد اینورتر و کمپرسور
بر روي برد اینورتر کمپرسور یک LED
وجود دارد. در صورتی که کمپرسور روشن
باشد این LED روشن و در صورت خاموش
بودن کمپرسور ، LED خاموش است.
چشمک زدن این LED نشان دهنده وجود
خطا در برد اینورتر یا کمپرسور است.
– یک چشمک LED :
خطای راه اندازي کمپرسور
– دو چشمک LED :
خطای بورد اینورتر
– سه چشمک LED:
سیم موتور قطع است
– چهار چشمک LED :
کمپرسور قفل شده
– پنج چشمک LED :
خطای ولتاژ پایین
– شش چشمک LED :
خطای ولتاژ بالا
– هفت چشمک LED:
خطای نرم افزار
عدم کارکرد کمپرسور
عدم سرمایش
رفع عیب
ByGhorbani
سنسور کابین
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
– یخچال داراي دو سنسور است یکی
در صفحه توزیع و دیگري در کابین
علام خطا
– بسته به دماي محیط،
دمپر یخچال مطابق با یک
سیکل زمانی منظم باز و
بسته می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور کابین فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد
علام خطا
– بسته به دماي محیط،
کمپرسور مطابق با یک
سیکل زمانی منظم
خاموش و روشن می شود.
– مود ECO غیر فعال
می شود
برقراری اتصال سنسور
سنسور اواپراتور فریزر
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
خروج از دیفراست با
شرط زمانی ۳۰ دقیقه
است
برقراری اتصال سنسور
فن اواپراتور
عدم دریافت پالس فیدبک از فن
اواپراتور به علت خرابی فن یا عدم
اتصال کانکتور
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن
شدن آن ارسال شده باشد.
اعلام خطا
دریافت پالس فیدبک از فن اواپراتور
سرمایش ضعیف
در صورت عدم کاهش دماي اواپراتور
به کمتر از منفی ۵ درجه سانتیگراد
پس از ۴ ساعت کارکرد پیوسته
کمپرسور، کمبود شارژ، یا خرابی
کمپرسور و یا اشکال در اتصالات، اعلام
خواهد شد.
اعلام خطا تا زمان
برطرف شدن عیب
محصول
– انتخاب مود سوپرکول و
سوپرفریز قبول نمی شود
رسیدن دماي سنسور
اواپراتور به کمتر از
منفی ۴ درجه سانتیگراد
دیفراست ناموفق
در صورتی که خروج از دیفراست با
شرط زمانی ۸۰ دقیقه صورت پذیرد،
خطاي دیفراست ناموفق اعلام می گردد.
– تشخیص این خطا تنها در سیکل
دیفراست می باشد.
اعلام خطا
چک مجدد در دیفراست بعدی
رفع عیب درصورت موفق بودن دیفراست بعدی
سنسور محیطی
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود بیست
ثانیه پس از خرابی آن می باشد.
اعلام خطا
– متوقف شدن کلیه فانکشن
هاي وابسته به سنسور محیط
– مود ECO غیر فعال می
شود
برقراری اتصال سنسور
فن کندانسور
چنانچه پالس فیدبک قطع و یا دور
فن بسیار پایین باشد، خطاي فن
کندانسور اعلام می شود.
– تشخیص خطاي فن تنها هنگامی
صورت می پذیرد که فرمان روشن شدن
آن ارسال شده باشد.
– اعلام خطاي فن کندانسور ممکن است
تا یک دقیقه پس از فرمان روشن شدن
فن، به طول بینجامد.
اعلام خطا
دریافت پالس فیدبک از فن کندانسور
دمپر
عدم اتصال کانکتور دمپر یا خرابی
دمپر
علام خطا
– دمپر هر ۱ دقیقه یکبار
مجددا چک می شود
اتصال صحیح دمپر سالم
سنسور یخساز
قطع شدن (صفر ولت) و یا اتصال
کوتاه شدن سنسور (۵ ولت)
– تشخیص خطاي سنسور حدود ده
ثانیه پس از خرابی آن می باشد
اعلام خطا و چشمک زدن
ICE-OFF آیکن
– توقف یخسازي تا رفع عیب
سنسور یخساز
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
برقراری اتصال سنسور
مجموعه یخساز
قطعی کانکتور یخساز
– خرابی موتور یخساز
– قطعی یا خرابی سنسور تعیین
موقعیت پارو
– عدم توانایی یخساز در تشخیص
موقعیت پارو
– خرابی هیتر
– طولانی شدن عملیات تخلیه یخ
علام خطا از طریق چشمک
زدن آیکن OFF_ICE در
صورت ناموفق بودن تلاش
یخساز جهت رفع عیب یا گیر
– چنانچه آیکن OFF-ICE
فعال شود، نمایش خطا از
نمایشگر حذف خواهد شد.
– هردو ساعت یکبار یخساز
مجددا بطور اتوماتیک چک می
شود.
انجام یک مرحله تخلیه موفق
سوئیچ درب فریزر
گر درب فریزر برای بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب فریزر
سوئیچ درب یخچال
اگر درب یخچال یا هوم بار برای
بیش از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب یخچال یا هوم بار
کلید درب هوم بار
اگر درب هوم بار بیشتر از یک ساعت باز باشد
اعلام خطا
چشمک زدن آیکن آلارم
بسته شدن درب هوم بار
بدون خطا
عملکرد عادی محصول
_
_
خطای ارتباط برد فرمان و نمایشگر
عدم برقراری ارتباط بين برد فرمان و نمایشگر
برد فرمان بر اساس
تنظیمات قبلی کار می کند.
– محصول وارد منوی
سرویس کار نمی شود
برقراری مجدد ارتباط برد فرمان و نمایشگر
خطای پدال آب
چنانچه پدال آب براي مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
شیر برقی آب متوقف شده و تا زمانی
که پدال رها نشود، در همین
وضعیت باقی می ماند
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال آب و یا رفع اتصالی
خطای پدال یخ
چنانچه پدال یخ برای مدت بیش از
۶۰ ثانیه نگه داشته شود، عملکرد
موتور یخ خرد کن متوقف شده و تا
زمانی که پدال رها نشود، در همین
وضعیت باقی می ماند.
روشن ماندن چراغ دیسپنسر
و عدم ورود نمایشگر به حالت
استندبای
رها شدن میکروسوییچ
پدال یخ و یا رفع اتصالی
خطای برد فرمان
بر روی برد فرمان یک LED
وجود دارد. در حالت عادی این
LED هر یک ثانیه یکبار چشمک
می زند.
در صورت خاموش یا روشن ماندن
این LED و یا سریع چشمک زدن
آن، برد فرمان دارای اشکال است
عدم کارکرد محصول
رفع عیب
ممکن است مشکل از
نرم افزار و یا عدم اتصال
مناسب تغذیه برد باشد.
خطای تغذیه برد نمایش
بر روی نمایشگر بجای عدد دمای
یخچال و فریزر، دو خط تیره دیده
می شود که نشان دهنده قطع بودن
اتصال ۱۲ ولت DC برد نمایشگر
است.
عدم راه اندازی برد نمایش
رفع عیب برقراری اتصال ۱۲ ولتDC برد نمایشگر
خطای برد اینورتر و کمپرسور
بر روي برد اینورتر کمپرسور یک LED
وجود دارد. در صورتی که کمپرسور روشن
باشد این LED روشن و در صورت خاموش
بودن کمپرسور ، LED خاموش است.
چشمک زدن این LED نشان دهنده وجود
خطا در برد اینورتر یا کمپرسور است.
– یک چشمک LED :
خطای راه اندازي کمپرسور
– دو چشمک LED :
خطای بورد اینورتر
– سه چشمک LED:
سیم موتور قطع است
– چهار چشمک LED :
کمپرسور قفل شده
– پنج چشمک LED :
خطای ولتاژ پایین
– شش چشمک LED :
خطای ولتاژ بالا
– هفت چشمک LED:
خطای نرم افزار
عدم کارکرد کمپرسور
عدم سرمایش
رفع عیب
سرویسکار یخچال اسنوا در تبریز ۰۴۱۳۶۵۶۹۲۹۴
تعمیر یخچال اسنوا در محل تبریز ۰۴۱۳۳۸۴۶۴۷۲
شارژر گاز یخچال اسنوا در منزل تبریز ۰۴۱۳۵۲۶۱۶۸۲
نمایندگی یخچال اسنوا در تبریز ۰۴۱۳۲۳۶۷۱۰۹
تعمیر برد یخچال دوو اسنوا در تبریز
۰۹۱۴۱۱۰۸۴۰۹ قربانی
ByGhorbani
ByGhorbani
