ByGhorbani
خطای فن فریزر
خطای فن یخچال
خطای فن کندانسور
خطای هیتر
خطای هیتر
خطای کمپرسور
نمایشگر نقرهای
جهت سلف تست یخچال فریزر کلور با نگه داشتن کلید ۵ و ۶ را بطور همزمان به مدت ۳ ثانیه مد سرویسکار فعال شده و تمامی قطعات محصول از جمله فن ها، هیتر، سنسورها و کمپرسور هر کدام به مدت ۶۰ ثانیه تست می گردد. که هر کدام از قطعاتی که در مدار قرار میگیرند در صفحه نمایش به صورت اعداد ظاهر می شود.
جهت فعال و غیر فعال کردن قفل کودک یا قفل صفحه نمایش کلید ۵ را نگه دارید.
در صورتی که می خواهید یخچال را خاموش کنید نیاز نیست محصول را از برق بکشید ب نگه داشتن کلید ۱ به مدت ۳ ثانیه یخچال فریزر کلا خاموش می شود.
با نگه داشتن کلید ۲ و کلید ۳ بطور همزمان دیفراست دستی يا دیفراست اجباری محصول فعال می شود.
ByGhorbani
خطای سنسور فریزر
خطای سنسور اواپراتور یخچال
خطای سنسور اواپراتور فریزر
خطای سرمایش ضعیف
خطای هیتر اواپراتور فریزر
خطای کلید درب فریزر
خطای کلید درب یخچال
بدون خطا
جهت دیفراست دستی کلید های Super ref و Vacation را همزمان بیش از ۳ ثانیه نگهدارید.
نمایش خطاهای یخچال فریزر اسنوا مدل SFB-2600
جهت نمایش خطا کلید های frz.temp و Vacation را بیش از ۳ ثانیه نگه دارید تا خطا نمایش داده شود.
کلید های Vac + Ref.temp را همزمان نگه دارید.
جهت فعال کردن کمپرسور اجباری یخچال فریزر اسنوا کلید های Vacation و Super frz را همزمان بیش از ۳ ثانیه نگهدارید .
ByGhorbani
خطای افت دمای فریزر
خطای افت دمای یخچال
خطای فن یخچال
خطای فن فریزر
خطای فن کندانسور
خطای سنسور محیطی
خطای سنسور کابین یخچال
خطای سنسور کابین فریزر
خطای سنسور دیفراست یخچال
خطای سنسور دیفراست فریزر
خطای سنسور یخساز
جهت دیفراست دستی يا دیفراست اجباری فریزر نیکسان مدل ۸۰۰۵ فریزر را خاموش کرده دکمه میوت ( mute ) را نگهداشته و دکمه پاور ( power ) را میزنیم به محض روشن شدن دستگاه به حالت دیفراست می رود.
ByGhorbani
راهنمای تنظيمات ساید دوو اسنوا
حالت پيش فرض تنظیمات کارخانه به صورت زیر می باشد.
یخچال ۵ درجه و فریزر منفی ۱۸ درجه
با لمس کلید Refrigerator دما بين ۱ درجه سانتیگراد تا ۷ درجه سانتیگراد تغيير می کند دمای تنظيم شده یخچال ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای یخچال ۱ درجه سانتیگراد و حداکثر دما ۷ درجه می باشد.
با لمس کلید Freezer دمای فریزر از منفی ۱۶ درجه سانتیگراد تا منفی ۲۴ درجه سانتیگراد قابل تنظیم می باشد دمای تنظيم شده فریزر ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای فریزر منفی ۲۴ درجه سانتیگراد و حداکثر دما فریزر منفی ۱۶ درجه سانتیگراد می باشد.
با لمس کلید Eco Mode این حالت فعال و غیر فعال می شود.
با فعال شدن این مود، دماي یخچال و فریزر، سرعت کمپرسور و همچنین سرعت فن ها بر روی مقدار بهینه قرار میگیرند با باز شدن درب ها، تنظیم دما و یا فعال شدن یکی از مودهای سوپر، محصول از این مود خارج می شود.این مود ذخيره شده و با قطع برق از بین نمی رود.
با نگه داشتن ۵ ثانیه کلید Refrigerator حالت سوپرکول فعال می گردد و پس از اتمام عملیات سوپرکول این آیکون غیر فعال می شود.
با نگه داشتن ۵ ثانیه کلید Freezer حالت سوپرفریز فعال می گردد و پس از اتمام عملیات سوپرفریز این آیکون غیر فعال می شود.
با لمس کلید Light، دیسپنسر روشن شده و مادامی که این آیکن مجددا توسط کاربر غیر فعال نشده است روشن باقی می ماند.
چنانچه این آیکن غیر فعال یاشد، چراغ روشنایی دیسپنسر تنها با فشردن پدال آب یا پدال یخ روشن می گردد.
اگر درب فریزر براي مدت بیش از یک دقیقه و یا درب یخچال برای مدت بیش از سه دقیقه باز بماند، در صورت فعال بودن
آیکن Alarm Door، صدای هشدار باز بودن درب به صدا در آمده و آیکن آن چشمک می زند. در این حالت با لمس هر
کلید، صدای آلارم قطع شده ولی آیکن آلارم همچنان چشمک می زند.
در صورت باز ماندن درب فریزر، براي بیشتر از ۱۰ دقیقه، روشنایی فریزر خاموش شده و فن اواپراتور اگر قبل از بازشدن درب
روشن بوده، مجددا روشن می شود. ولی آلارم هشدار درب همچنان فعال است.
در صورت باز ماندن درب یخچال، برای بیشتر از ۱۰ دقیقه، روشنایی یخچال خاموش شده و دمپر اگر نیاز به سرمایش یخچال باشد، مجددا باز می شود ولی آلارم درب همچنان فعال است.
با ۳ ثانیه نگه داشتن کلید Lock Child، صفحه نمایشگر قفل شده و عملکرد کلید های نمایشگر و پدال ها متوقف خواهد
شد.
در حالت قفل، آیکن Lock روشن بوده و چنانچه کلیدی لمس شود، این آیکن چشمک می زند. جهت باز کردن صفحه
نمایش، باید کلید Lock مجددا سه ثانیه فشرده شود. در حالت استندبای محصول به طور خودکار قفل نمی شود.
با لمس ۳ ثانیه کلید Fresh Air زمان تعویض فیلتر ریست می گردد.
زمان کارکرد فیلتر بر حسب روز ذخیره می شود. این زمان تنها در زمان هاي روشن بودن محصول محاسبه می گردد و در
زمان خاموشی محصول محاسبه نمی گردد.
هنگامی که از زمان اتصال آب به دستگاه ۱۸۰ روز بگذرد، آیکون مربوطه روشن شده و به کاربر در خصوص تعویض فیلتر آب هشدار می دهد.
در حالت استندباي سگمنت هاي دماي یخچال و فریزر خاموش و آیکون هاي فعال، روشن باقی می مانند.
با باز شدن یکی از درب هاي محصول و یا لمس هر کلید ، نمایشگر از حالت استندباي خارج می شود .
چند ثانیه پس از بسته شدن درب و یا پس از لمس آخرین کلید، و در صورت عدم وجود خطا، نمایشگر مجددا به حالت
استندباي می رود .
با اولین لمس هر کلید، چنانچه نمایشگر در حالت استندباي باشد، ابتدا از این حالت خارج می شود و کلید عملکردي نخواهد داشت.
ByGhorbani
خطا در محصول / Error
چنانچه خطایی رخ دهد، بر روی نمایشگر بجای دمای فریزر، عبارت ‘Er ‘نمایش داده شده و نمایش دمای یخچال و دمای فریزر و آیکن های سوپر کول و سوپر فریز خاموش می گردند. در این حالت کلید های تنظیم دما نیز غیر فعال می گردند.در این حالت نمایشگر به حالت استندبای نمی رود. اگر خطا مربوط به یخساز باشد، چنانچه محصول OFF-ICE شود، نمایش خطا بر روی نمایشگر پاك می شود.
مود نمایشگاهی صرفا جنبه نمایشی داشته و هیچ کدام از عملکردهای محصول در این حالت فعال نمی باشند. به عبارت دیگر در این مود کمپرسور، فن ها، دمپر، هیتر ها و یخساز غیر فعال است و تنها نمایشگر و روشنایی های محصول کار می کنند.
در مود نمایشگاهی، کلیه آیکن های نمایشگر روشن و دمای محصول بر روی ۵ و -۱۸ قرار دارد. با لمس یک کلید از روی نمایشگر و یا فشار پدال آب یا یخ، نمایشگر از این حالت خارج شده و کارکرد عادی خود را نمایش می دهد و کاربر می تواند با آن کار کند. سی ثانیه پس از لمس آخرین کلید، نمایشگر مجددا به حالت نمایشگاهی باز می گردد.
مود نمایشگاهی تنها در یک دقیقه ابتداي اتصال به برق قابل فعال کردن است. بدین منظور نمایشگر را در حالت Lock قرار داده و کلید های تنظیم دمای Refrigerator و Freezer را برای مدت بیش از ۵ ثانیه لمس کنید.
این مود ذخیره نمی شود و در صورت قطع و وصل برق، محصول از این مود خارج می شود.
با گرفتن کلید میانبر استارت کمپرسور و یا کلید میانبر دیفراست سریع، محصول از این مود خارج می شود.
براي ورود به منوي سرویس کار، نمایشگر را در حالت قفل قرار داده، کلیدهای ۳ و ۴را به طور همزمان گرفته و کلید ۶ را سه بار لمس کنید.
در هنگام ورود به منوی سرویس کار، ابتدا ارتباط بین برد نمایشگر و برد فرمان بصورت اتوماتیک چک می شود. در صورت بروز خطا عبارت SE-Er نمایش داده شده و از منوی سرویس خارج می شود. در صورت عدم وجود خطا، ورژن نرم افزارهای برد فرمان و نمایشگر نمایش داده می شود.
ورژن نرم افزار بورد فرمان در سمت فریزر و نمایش ورژن نرم افزار بورد نمایشگر در سمت یخچال نمایش داده می شود.
با یکبار لمس کلید ۱ عبارت HE نمایش داده می شود. با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک بوق کوتاه از منوی سرویسکار خارج شده
و فرمان دیفراست سریع را صادر می کند.الگوریتم بلافاصله وارد سیکل دیفراست می شود. دراین حالت کمپرسور و فن ها خاموش شده و هیتر دیفراست روشن می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
با یکبار لمس کلید ۲ ، عبارت CO نمایش داده می شود.
با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک
بوق کوتاه از منوی سرویس کار خارج شده و فرمان
استارت کمپرسور را صادر می کند.
در این حالت کمپرسور با بالاترین level و هر دو فن با
حداکثر سرعت می چرخند. اگر محصول در دیفراست
باشد سیکل دیفراست خاتمه و هیتر خاموش می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
لمس کلید ۳ در این حالت زمان سپری شده از کارکرد فیلتر آب به
صورت یک عدد چهار رقمی و بر حسب روز نمایش داده
می شود. جهت قرائت این عدد، دو رقم دمای فریزر و دو
رقم دمای یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ در این حالت زمان سپری شده از کارکرد فیلتر به صورت
یک عدد چهار رقمی و بر حسب روز نمایش داده می شود.
جهت قرائت این عدد، دو رقم دمای فریزر و دو رقم دمای
یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ چشمک زدن آیکن های درجه سانتیگراد
دراین حالت دمای فعلی کابین فریزر در سمت فریزر، و
دمای فعلی کابین یخچال در سمت یخچال، نمایش داده
می شود. دمای کابین یخچال میانگین دمای دو سنسور
صفحه توزیع و سنسور کابین است. برای یخچال دمای
کمتر از منفی ۹ درجه، نمایش داده نمی شود.
لمس کلید ۷ نمایش عبارت ds
با لمس کلید ۷ عبارت dS و در مقابل آن دمای فعلی
سنسور اواپراتور فریزر نمایش داده می شود.
چنانچه این کلید مجددا لمس نشود، نمایشگر بصورت
اتوماتیک پس از حدود ۴ دقیقه از این منو خارج می شود.
با لمس کلید ۸ عبارت Er و در مقابل آن کد خطا نمایش
داده می شود. با لمس مجدد همین کلید، کد خطای
بعدي (در صورت وجود) نمایش داده می شود. چنانچه
خطایی وجود نداشته باشد کد صفر نمایش داده می شود.
با لمس کلید ۶ ، نمایشگر بلافاصله از منوی سرویس کار
خارج شده و به کارکرد عادی باز می گردد.
در سایر حالات، اگر نمایشگر ۳۰ ثانیه لمس نشود، بطور
اتوماتیک از منوی سرویس کار خارج می شود.
ByGhorbani
راهنمای تنظيمات ساید دوو اسنوا
حالت پيش فرض تنظیمات کارخانه به صورت زیر می باشد.
یخچال ۵ درجه و فریزر منفی ۱۸ درجه
با لمس کلید Refrigerator دما بين ۱ درجه سانتیگراد تا ۷ درجه سانتیگراد تغيير می کند دمای تنظيم شده یخچال ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای یخچال ۱ درجه سانتیگراد و حداکثر دما ۷ درجه می باشد.
با لمس کلید Freezer دمای فریزر از منفی ۱۶ درجه سانتیگراد تا منفی ۲۴ درجه سانتیگراد قابل تنظیم می باشد دمای تنظيم شده فریزر ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای فریزر منفی ۲۴ درجه سانتیگراد و حداکثر دما فریزر منفی ۱۶ درجه سانتیگراد می باشد.
با لمس کلید Eco Mode این حالت فعال و غیر فعال می شود.
با فعال شدن این مود، دماي یخچال و فریزر، سرعت کمپرسور و همچنین سرعت فن ها بر روی مقدار بهینه قرار میگیرند با باز شدن درب ها، تنظیم دما و یا فعال شدن یکی از مودهای سوپر، محصول از این مود خارج می شود.این مود ذخيره شده و با قطع برق از بین نمی رود.
با نگه داشتن ۵ ثانیه کلید Refrigerator حالت سوپرکول فعال می گردد و پس از اتمام عملیات سوپرکول این آیکون غیر فعال می شود.
با نگه داشتن ۵ ثانیه کلید Freezer حالت سوپرفریز فعال می گردد و پس از اتمام عملیات سوپرفریز این آیکون غیر فعال می شود.
با لمس کلید Light، دیسپنسر روشن شده و مادامی که این آیکن مجددا توسط کاربر غیر فعال نشده است روشن باقی می ماند.
چنانچه این آیکن غیر فعال یاشد، چراغ روشنایی دیسپنسر تنها با فشردن پدال آب یا پدال یخ روشن می گردد.
اگر درب فریزر براي مدت بیش از یک دقیقه و یا درب یخچال برای مدت بیش از سه دقیقه باز بماند، در صورت فعال بودن
آیکن Alarm Door، صدای هشدار باز بودن درب به صدا در آمده و آیکن آن چشمک می زند. در این حالت با لمس هر
کلید، صدای آلارم قطع شده ولی آیکن آلارم همچنان چشمک می زند.
در صورت باز ماندن درب فریزر، براي بیشتر از ۱۰ دقیقه، روشنایی فریزر خاموش شده و فن اواپراتور اگر قبل از بازشدن درب
روشن بوده، مجددا روشن می شود. ولی آلارم هشدار درب همچنان فعال است.
در صورت باز ماندن درب یخچال، برای بیشتر از ۱۰ دقیقه، روشنایی یخچال خاموش شده و دمپر اگر نیاز به سرمایش یخچال باشد، مجددا باز می شود ولی آلارم درب همچنان فعال است.
با ۳ ثانیه نگه داشتن کلید Lock Child، صفحه نمایشگر قفل شده و عملکرد کلید های نمایشگر و پدال ها متوقف خواهد
شد.
در حالت قفل، آیکن Lock روشن بوده و چنانچه کلیدی لمس شود، این آیکن چشمک می زند. جهت باز کردن صفحه
نمایش، باید کلید Lock مجددا سه ثانیه فشرده شود. در حالت استندبای محصول به طور خودکار قفل نمی شود.
با لمس ۳ ثانیه کلید Fresh Air زمان تعویض فیلتر ریست می گردد.
زمان کارکرد فیلتر بر حسب روز ذخیره می شود. این زمان تنها در زمان هاي روشن بودن محصول محاسبه می گردد و در
زمان خاموشی محصول محاسبه نمی گردد.
هنگامی که از زمان اتصال آب به دستگاه ۱۸۰ روز بگذرد، آیکون مربوطه روشن شده و به کاربر در خصوص تعویض فیلتر آب هشدار می دهد.
در حالت استندباي سگمنت هاي دماي یخچال و فریزر خاموش و آیکون هاي فعال، روشن باقی می مانند.
با باز شدن یکی از درب هاي محصول و یا لمس هر کلید ، نمایشگر از حالت استندباي خارج می شود .
چند ثانیه پس از بسته شدن درب و یا پس از لمس آخرین کلید، و در صورت عدم وجود خطا، نمایشگر مجددا به حالت
استندباي می رود .
با اولین لمس هر کلید، چنانچه نمایشگر در حالت استندباي باشد، ابتدا از این حالت خارج می شود و کلید عملکردي نخواهد داشت.
ByGhorbani
خطا در محصول / Error
چنانچه خطایی رخ دهد، بر روی نمایشگر بجای دمای فریزر، عبارت ‘Er ‘نمایش داده شده و نمایش دمای یخچال و دمای فریزر و آیکن های سوپر کول و سوپر فریز خاموش می گردند. در این حالت کلید های تنظیم دما نیز غیر فعال می گردند.در این حالت نمایشگر به حالت استندبای نمی رود. اگر خطا مربوط به یخساز باشد، چنانچه محصول OFF-ICE شود، نمایش خطا بر روی نمایشگر پاك می شود.
مود نمایشگاهی صرفا جنبه نمایشی داشته و هیچ کدام از عملکردهای محصول در این حالت فعال نمی باشند. به عبارت دیگر در این مود کمپرسور، فن ها، دمپر، هیتر ها و یخساز غیر فعال است و تنها نمایشگر و روشنایی های محصول کار می کنند.
در مود نمایشگاهی، کلیه آیکن های نمایشگر روشن و دمای محصول بر روی ۵ و -۱۸ قرار دارد. با لمس یک کلید از روی نمایشگر و یا فشار پدال آب یا یخ، نمایشگر از این حالت خارج شده و کارکرد عادی خود را نمایش می دهد و کاربر می تواند با آن کار کند. سی ثانیه پس از لمس آخرین کلید، نمایشگر مجددا به حالت نمایشگاهی باز می گردد.
مود نمایشگاهی تنها در یک دقیقه ابتداي اتصال به برق قابل فعال کردن است. بدین منظور نمایشگر را در حالت Lock قرار داده و کلید های تنظیم دمای Refrigerator و Freezer را برای مدت بیش از ۵ ثانیه لمس کنید.
این مود ذخیره نمی شود و در صورت قطع و وصل برق، محصول از این مود خارج می شود.
با گرفتن کلید میانبر استارت کمپرسور و یا کلید میانبر دیفراست سریع، محصول از این مود خارج می شود.
براي ورود به منوي سرویس کار، نمایشگر را در حالت قفل قرار داده، کلیدهای ۳ و ۴را به طور همزمان گرفته و کلید ۶ را سه بار لمس کنید.
در هنگام ورود به منوی سرویس کار، ابتدا ارتباط بین برد نمایشگر و برد فرمان بصورت اتوماتیک چک می شود. در صورت بروز خطا عبارت SE-Er نمایش داده شده و از منوی سرویس خارج می شود. در صورت عدم وجود خطا، ورژن نرم افزارهای برد فرمان و نمایشگر نمایش داده می شود.
ورژن نرم افزار بورد فرمان در سمت فریزر و نمایش ورژن نرم افزار بورد نمایشگر در سمت یخچال نمایش داده می شود.
با یکبار لمس کلید ۱ عبارت HE نمایش داده می شود. با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک بوق کوتاه از منوی سرویسکار خارج شده
و فرمان دیفراست سریع را صادر می کند.الگوریتم بلافاصله وارد سیکل دیفراست می شود. دراین حالت کمپرسور و فن ها خاموش شده و هیتر دیفراست روشن می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
با یکبار لمس کلید ۲ ، عبارت CO نمایش داده می شود.
با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک
بوق کوتاه از منوی سرویس کار خارج شده و فرمان
استارت کمپرسور را صادر می کند.
در این حالت کمپرسور با بالاترین level و هر دو فن با
حداکثر سرعت می چرخند. اگر محصول در دیفراست
باشد سیکل دیفراست خاتمه و هیتر خاموش می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
لمس کلید ۳ در این حالت زمان سپری شده از کارکرد فیلتر آب به
صورت یک عدد چهار رقمی و بر حسب روز نمایش داده
می شود. جهت قرائت این عدد، دو رقم دمای فریزر و دو
رقم دمای یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ در این حالت زمان سپری شده از کارکرد فیلتر به صورت
یک عدد چهار رقمی و بر حسب روز نمایش داده می شود.
جهت قرائت این عدد، دو رقم دمای فریزر و دو رقم دمای
یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ چشمک زدن آیکن های درجه سانتیگراد
دراین حالت دمای فعلی کابین فریزر در سمت فریزر، و
دمای فعلی کابین یخچال در سمت یخچال، نمایش داده
می شود. دمای کابین یخچال میانگین دمای دو سنسور
صفحه توزیع و سنسور کابین است. برای یخچال دمای
کمتر از منفی ۹ درجه، نمایش داده نمی شود.
لمس کلید ۷ نمایش عبارت ds
با لمس کلید ۷ عبارت dS و در مقابل آن دمای فعلی
سنسور اواپراتور فریزر نمایش داده می شود.
چنانچه این کلید مجددا لمس نشود، نمایشگر بصورت
اتوماتیک پس از حدود ۴ دقیقه از این منو خارج می شود.
با لمس کلید ۸ عبارت Er و در مقابل آن کد خطا نمایش
داده می شود. با لمس مجدد همین کلید، کد خطای
بعدي (در صورت وجود) نمایش داده می شود. چنانچه
خطایی وجود نداشته باشد کد صفر نمایش داده می شود.
با لمس کلید ۶ ، نمایشگر بلافاصله از منوی سرویس کار
خارج شده و به کارکرد عادی باز می گردد.
در سایر حالات، اگر نمایشگر ۳۰ ثانیه لمس نشود، بطور
اتوماتیک از منوی سرویس کار خارج می شود.
ByGhorbani

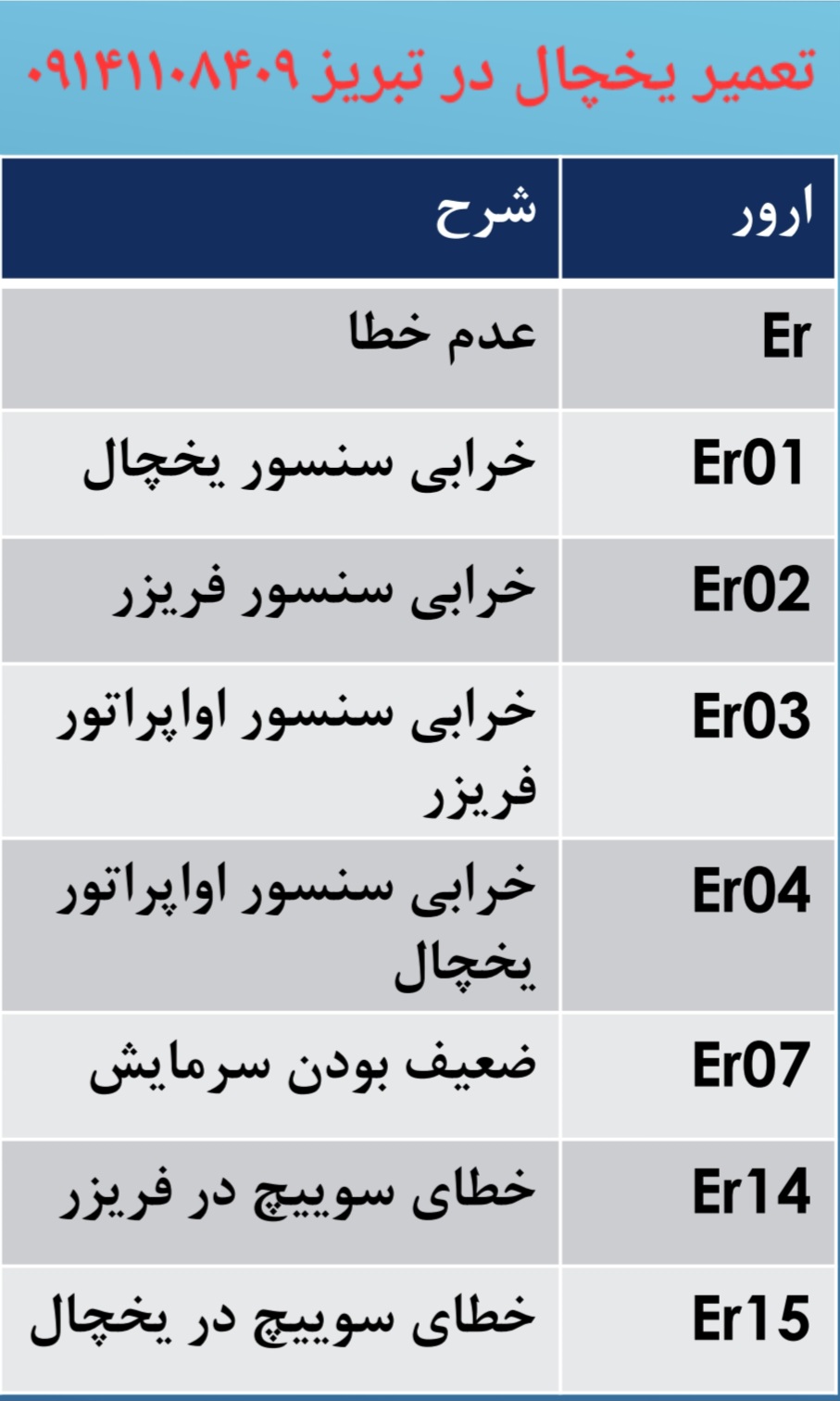

عدم وجود خطا
خرابی سنسور یخچال
خرابی سنسور فریزر
خرابی سنسور اواپراتور فریزر
خرابی سنسور اواپراتور یخچال
خطای ضعیف بودن سرمایش
خطای سوئیچ درب فریزر
خطای سوئیچ درب یخچال

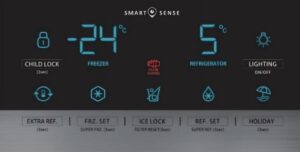

lock: frz superرا ۳ثانیه نگهدارید
super frz و light را همزمان فشار دهید نمایشگر HEرا نشان می دهد.
استارت سریع کمپرسور: دکمهlightو ref tempرا همزمان نگه دارید نمایشگر Co را نمایش می دهد.
: light و super ref را همزمان نگه دارید
تنظیمات یخ ساز: ref temp & sper ref را همزمان با هم نگه دارید.
ByGhorbani
راهنمای تنظيمات ساید دوو اسنوا
حالت پيش فرض تنظیمات کارخانه به صورت زیر می باشد.
یخچال ۵ درجه و فریزر منفی ۱۸ درجه
با لمس کلید Refrigerator دما بين ۱ درجه سانتیگراد تا ۷ درجه سانتیگراد تغيير می کند دمای تنظيم شده یخچال ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای یخچال ۱ درجه سانتیگراد و حداکثر دما ۷ درجه می باشد.
با لمس کلید Freezer دمای فریزر از منفی ۱۶ درجه سانتیگراد تا منفی ۲۴ درجه سانتیگراد قابل تنظیم می باشد دمای تنظيم شده فریزر ذخيره شده و با قطع برق تغيير نمی کند.
حداقل دمای فریزر منفی ۲۴ درجه سانتیگراد و حداکثر دما فریزر منفی ۱۶ درجه سانتیگراد می باشد.
با لمس کلید Eco Mode این حالت فعال و غیر فعال می شود.
با فعال شدن این مود، دماي یخچال و فریزر، سرعت کمپرسور و همچنین سرعت فن ها بر روی مقدار بهینه قرار میگیرند با باز شدن درب ها، تنظیم دما و یا فعال شدن یکی از مودهای سوپر، محصول از این مود خارج می شود.این مود ذخيره شده و با قطع برق از بین نمی رود.
با نگه داشتن ۵ ثانیه کلید Refrigerator حالت سوپرکول فعال می گردد و پس از اتمام عملیات سوپرکول این آیکون غیر فعال می شود.
با نگه داشتن ۵ ثانیه کلید Freezer حالت سوپرفریز فعال می گردد و پس از اتمام عملیات سوپرفریز این آیکون غیر فعال می شود.
با لمس کلید Light، دیسپنسر روشن شده و مادامی که این آیکن مجددا توسط کاربر غیر فعال نشده است روشن باقی می ماند.
چنانچه این آیکن غیر فعال یاشد، چراغ روشنایی دیسپنسر تنها با فشردن پدال آب یا پدال یخ روشن می گردد.
اگر درب فریزر براي مدت بیش از یک دقیقه و یا درب یخچال برای مدت بیش از سه دقیقه باز بماند، در صورت فعال بودن
آیکن Alarm Door، صدای هشدار باز بودن درب به صدا در آمده و آیکن آن چشمک می زند. در این حالت با لمس هر
کلید، صدای آلارم قطع شده ولی آیکن آلارم همچنان چشمک می زند.
در صورت باز ماندن درب فریزر، براي بیشتر از ۱۰ دقیقه، روشنایی فریزر خاموش شده و فن اواپراتور اگر قبل از بازشدن درب
روشن بوده، مجددا روشن می شود. ولی آلارم هشدار درب همچنان فعال است.
در صورت باز ماندن درب یخچال، برای بیشتر از ۱۰ دقیقه، روشنایی یخچال خاموش شده و دمپر اگر نیاز به سرمایش یخچال باشد، مجددا باز می شود ولی آلارم درب همچنان فعال است.
با ۳ ثانیه نگه داشتن کلید Lock Child، صفحه نمایشگر قفل شده و عملکرد کلید های نمایشگر و پدال ها متوقف خواهد
شد.
در حالت قفل، آیکن Lock روشن بوده و چنانچه کلیدی لمس شود، این آیکن چشمک می زند. جهت باز کردن صفحه
نمایش، باید کلید Lock مجددا سه ثانیه فشرده شود. در حالت استندبای محصول به طور خودکار قفل نمی شود.
با لمس ۳ ثانیه کلید Fresh Air زمان تعویض فیلتر ریست می گردد.
زمان کارکرد فیلتر بر حسب روز ذخیره می شود. این زمان تنها در زمان هاي روشن بودن محصول محاسبه می گردد و در
زمان خاموشی محصول محاسبه نمی گردد.
هنگامی که از زمان اتصال آب به دستگاه ۱۸۰ روز بگذرد، آیکون مربوطه روشن شده و به کاربر در خصوص تعویض فیلتر آب هشدار می دهد.
در حالت استندباي سگمنت هاي دماي یخچال و فریزر خاموش و آیکون هاي فعال، روشن باقی می مانند.
با باز شدن یکی از درب هاي محصول و یا لمس هر کلید ، نمایشگر از حالت استندباي خارج می شود .
چند ثانیه پس از بسته شدن درب و یا پس از لمس آخرین کلید، و در صورت عدم وجود خطا، نمایشگر مجددا به حالت
استندباي می رود .
با اولین لمس هر کلید، چنانچه نمایشگر در حالت استندباي باشد، ابتدا از این حالت خارج می شود و کلید عملکردي نخواهد داشت.
ByGhorbani
دفترچه راهنمای ساید بای ساید اسنوا مدلSS_E 3200
دفترچه راهنمای ساید بای ساید دوو مدل SS_E 3200
دفترچه راهنمای ساید بای ساید اسنوا مدل SS_E 3500
دفترچه راهنمای ساید بای ساید دوو مدل SS_E 3500
خطا در محصول / Error
چنانچه خطایی رخ دهد، بر روی نمایشگر بجای دمای فریزر، عبارت ‘Er ‘نمایش داده شده و نمایش دمای یخچال و دمای فریزر و آیکن های سوپر کول و سوپر فریز خاموش می گردند. در این حالت کلید های تنظیم دما نیز غیر فعال می گردند.در این حالت نمایشگر به حالت استندبای نمی رود. اگر خطا مربوط به یخساز باشد، چنانچه محصول OFF-ICE شود، نمایش خطا بر روی نمایشگر پاك می شود.
مود نمایشگاهی صرفا جنبه نمایشی داشته و هیچ کدام از عملکردهای محصول در این حالت فعال نمی باشند. به عبارت دیگر در این مود کمپرسور، فن ها، دمپر، هیتر ها و یخساز غیر فعال است و تنها نمایشگر و روشنایی های محصول کار می کنند.
در مود نمایشگاهی، کلیه آیکن های نمایشگر روشن و دمای محصول بر روی ۵ و -۱۸ قرار دارد. با لمس یک کلید از روی نمایشگر و یا فشار پدال آب یا یخ، نمایشگر از این حالت خارج شده و کارکرد عادی خود را نمایش می دهد و کاربر می تواند با آن کار کند. سی ثانیه پس از لمس آخرین کلید، نمایشگر مجددا به حالت نمایشگاهی باز می گردد.
مود نمایشگاهی تنها در یک دقیقه ابتداي اتصال به برق قابل فعال کردن است. بدین منظور نمایشگر را در حالت Lock قرار داده و کلید های تنظیم دمای Refrigerator و Freezer را برای مدت بیش از ۵ ثانیه لمس کنید.
این مود ذخیره نمی شود و در صورت قطع و وصل برق، محصول از این مود خارج می شود.
با گرفتن کلید میانبر استارت کمپرسور و یا کلید میانبر دیفراست سریع، محصول از این مود خارج می شود.
براي ورود به منوي سرویس کار، نمایشگر را در حالت قفل قرار داده، کلیدهای ۳ و ۴را به طور همزمان گرفته و کلید ۶ را سه بار لمس کنید.
سری SS_E3200 و SS_E3500
در هنگام ورود به منوی سرویس کار، ابتدا ارتباط بین برد نمایشگر و برد فرمان بصورت اتوماتیک چک می شود. در صورت بروز خطا عبارت SE-Er نمایش داده شده و از منوی سرویس خارج می شود. در صورت عدم وجود خطا، ورژن نرم افزارهای برد فرمان و نمایشگر نمایش داده می شود.
سری SS_E3200 و SS_E3500
ورژن نرم افزار بورد فرمان در سمت فریزر و نمایش ورژن نرم افزار بورد نمایشگر در سمت یخچال نمایش داده می شود.
با یکبار لمس کلید ۱ عبارت HE نمایش داده می شود. با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک بوق کوتاه از منوی سرویسکار خارج شده
و فرمان دیفراست سریع را صادر می کند.الگوریتم بلافاصله وارد سیکل دیفراست می شود. دراین حالت کمپرسور و فن ها خاموش شده و هیتر دیفراست روشن می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
با یکبار لمس کلید ۲ ، عبارت CO نمایش داده می شود.
با سه ثانیه لمس همین کلید، نمایشگر پس از نواخت یک
بوق کوتاه از منوی سرویس کار خارج شده و فرمان
استارت کمپرسور را صادر می کند.
در این حالت کمپرسور با بالاترین level و هر دو فن با
حداکثر سرعت می چرخند. اگر محصول در دیفراست
باشد سیکل دیفراست خاتمه و هیتر خاموش می شود.
سوپر کول و سوپر فریز غیرفعال می شود.
محصول از مود نمایشگاهی خارج می شود.
سری SS_E3200 و SS_E3500
لمس کلید ۳ در این حالت زمان سپری شده از کارکرد فیلتر آب به
صورت یک عدد چهار رقمی و بر حسب روز نمایش داده
می شود. جهت قرائت این عدد، دو رقم دمای فریزر و دو
رقم دمای یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ در این حالت زمان سپری شده از کارکرد فیلتر به صورت
یک عدد چهار رقمی و بر حسب روز نمایش داده می شود.
جهت قرائت این عدد، دو رقم دمای فریزر و دو رقم دمای
یخچال را در کنار یکدیگر فرض کنید.
این زمان فقط مربوط به زمان روشن بودن محصول است
و در زمان های خاموشی محصول محاسبه نمی شود.
لمس کلید ۵ چشمک زدن آیکن های درجه سانتیگراد
دراین حالت دمای فعلی کابین فریزر در سمت فریزر، و
دمای فعلی کابین یخچال در سمت یخچال، نمایش داده
می شود. دمای کابین یخچال میانگین دمای دو سنسور
صفحه توزیع و سنسور کابین است. برای یخچال دمای
کمتر از منفی ۹ درجه، نمایش داده نمی شود.
لمس کلید ۷ نمایش عبارت ds
با لمس کلید ۷ عبارت dS و در مقابل آن دمای فعلی
سنسور اواپراتور فریزر نمایش داده می شود.
چنانچه این کلید مجددا لمس نشود، نمایشگر بصورت
اتوماتیک پس از حدود ۴ دقیقه از این منو خارج می شود.
با لمس کلید ۸ عبارت Er و در مقابل آن کد خطا نمایش
داده می شود. با لمس مجدد همین کلید، کد خطای
بعدي (در صورت وجود) نمایش داده می شود. چنانچه
خطایی وجود نداشته باشد کد صفر نمایش داده می شود.
با لمس کلید ۶ ، نمایشگر بلافاصله از منوی سرویس کار
خارج شده و به کارکرد عادی باز می گردد.
در سایر حالات، اگر نمایشگر ۳۰ ثانیه لمس نشود، بطور
اتوماتیک از منوی سرویس کار خارج می شود.
