ByGhorbani
برای تنظیم ساعت یخچال اسنوا مدل کوئین با نگه داشتن کلید hour به مدت سه ثانیه ساعت به صورت چشمک زن در خواهد آمد و با هر بار فشار دادن همین کلید ساعت تغيير می کند در این حالت ثانیه شمار صفر می شود.
برای تنظيم زمان دقیقه یخچال فریزر اسنوا مدل کوئین با نگه داشتن کلید Minutes به مدت سه ثانیه دقیقه به صورت چشمک زن در خواهد آمد و با هر بار فشار دادن همین کلید دقیقه تغيير می کند در این حالت ثانیه شمار صفر می شود.
با زدن کلید Alarm آلارم یخچال فریزر اسنوا مدل کوئین غير فعال می‌شود آلارم فقط در مورد هشدار باز ماندن درب یخچال فریزر اسنوا می باشد.
برای تنظیم دمای یخچال و فریزر اسنوا مدل کوئین با فشار دادن کلید Temp می توان دمای تنظیمی را تغيير داد .
دمای تنظيم برای یخچال فریزر اسنوا مدل کوئین از مثبت یک درجه تا مثبت هفت درجه قابل تغییر می باشد.
دمای تنظيم برای فریزر اسنوا مدل کوئین از منفی ۱۴ درجه تا منفی ۲۴ درجه قابل تنظیم می باشد.
نکته: دمای تنظیم شده یخچال فریزر اسنوا مدل کوئین ذخيره شده و با قطع جريان برق از بين نمی رود.
با زدن کلید Super cool یخچال اسنوا این مود فعال یا غیر فعال می‌شود
در صورت فعال بودن مد سوپر کول ستینگ محصول نمایش داده نمی شود.
با زدن کلید Vacation در يخچال اسنوا و Eco در فریزر اسنوا این مد به همراه آیکن مربوطه فعال و غير فعال می‌شود.
در صورت فعال بودن این مودها ستینگ محصول نمایش داده نمی شود.
نمایشگر یخچال و فریزر اسنوا مدل کوئین پس از ۱۵ ثانیه به حالت استند بای می رود و نور پس زمینه کم می شود.
با فشار دادن کلید و یا با باز شدن درب و همچنین در صورت بروز خطا نمایشگر از حالت Stand- by خارج می شود.
در صورت باز ماندن درب یخچال بيش از يک دقیقه و در فریزر بيش از سه دقیقه عبارت dr-op بر روی نمایشگر ظاهر می شود.
در صورت فعال بودن آیکن آلارم، آلارم نیز نواخته می شود در این حالت چنانچه کاربر کلیدی را لمس کند نمایشگر به صورت موقت به صورت بی صدا در خواهد آمد.
این حالت تا بسته شدن درب یخچال یا فریزر ادامه می یابد.
در صورت بروز خطا در يخچال فریزر اسنوا مدل کوئین عبارت Er به جای ساعت ظاهر می شود و نمایشگر از حالت استند بای خارج می شود.
برای نمایش خطا کلیدهای Minutes + hour را ۳ ثانیه نگه دارید تا خطای محصول نمایش داده شود.
کلیدهای Minutes + Alarm را ۳ ثانیه نگه دارید
کلیدهای Minutes + Temp را ۳ ثانیه نگه دارید
کلیدهای Minutes + Super را ۳ ثانیه نگه دارید در این حالت علامت Co بر روی نمایشگر ظاهر می شود و محصول در هر مودی که باشد خارج شده و کمپرسور راه اندازی می شود.
با نگه داشتن کلیدهای Minutes + Vacation/ Eco به مدت ۳ ثانیه علامت HE بر روی نمایشگر ظاهر می شود و محصول در هر مودی که باشد از آن خارج شده و هیتر دیفراست راه اندازی می شود.
ByGhorbani
خطای E01 یخچال فریزر دوو خطای سنسور محیط یخچال
خطای E02 یخچال فریزر دوو خطای سنسور محیط فریزر
خطای E04 یخچال فریزر دوو خطای سنسور اواپراتور فریزر
خطای E06 یخچال فریزر دوو خطای فن فریزر
خطای E07 یخچال فریزر دوو خطای سرمایش ضعیف
خطای E10 یخچال فریزر دوو خطای سنسور محیط بیرون
خطای E11 یخچال فریزر دوو خطای فن کندانسور
خطای E12 یخچال فریزر دوو خطای دمپر
نكات ايمني:
# قبل از هرگونه تعميرات يا تغييراتي در سيستم كنترل الكترونيكي،از قطع بودن برق سيستم مطمئن شويد.مواظب شوك الكتريكي باشيد.
# از تجهيزات كنترل الكترونيكي مجاز استفاده نماييد.مطمئن شويد كه مدل،ولتاژو جريان مجاز ودماي عملياتي را چك كرده ايد.
#براي جدا كردن كانكتورها و سيم ها از نيروي بيش از حد استفاده نكنيد.مطمئن شويد همه كانكتورها به درستي در جاي اصلي خود محكم شده اند.
#قبل از تعميرات ،درخت سيم و كانكتورها و ديگر اجزاء را از وجود هرگونه گردوخاكو عنصر خارجي پاك كنيد.
#چك كنيد آيا آب به داخل سيستم نفوذ كرده است يا نه.در صورت مثبت بودن،از راهكارهاي الزم از جمله تعويض قطعات مربوطه،عايق كاري و … استفاده كنيد.
# پس از تعميرات،مونتاژقطعات را چك كنيد.مونتاژبايد مثل حالت اول باشد.
# محيط اطراف دستگاه را چك كنيد.در صورتيكه يخچال در فضاي مرطوب يا ناپايدار قرار گرفته است،مكان آن را تغيير دهيد.
# در صورت لزوم يخچال را ارت كنيد.بخصوص زمانيكه امكان نشت الكتريكي وجود دارد.
# در صورت مشاهده اضافه بار در پريز برق،آنرا به صاحب محصول هشدار دهيد.
# در صورت مشاهده هرگونه آسيبي در قطعات،آنها را تعويض كنيد.
# به مشتري هشدار دهيد غير از مواد غذايي چيز ديگري از جمله مواد شيميايي در يخچال نگهداري نكند.مواد شيميايي مانند الكل،اتر،بنزین ، LPG و …بخاطر احتمال انفجار و اشتعال زا بودن در يخچال نگهداري نشوند.

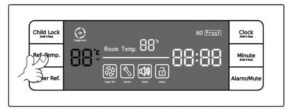

نمایشگر این مدل LED با نور نارنجی میباشد
بعد از اتصال محصول به برق ۳۰ ثانیه اول کلیه سون سگمنتها و آیکن ها روشن می گردند در حالت‌های ديگر مانند تصویر بالا می‌باشند.
کلیه کلیدهای صفحه نمايشگر بعد از ۳۰ ثانیه از زمان فشردن آخرین کلید به صورت خودکار قفل می‌گردند و کاربر در صورت نیاز به فعال سازی آنها بایستی یکی از کلیدها را ۳ ثانیه نگه دارد.
با لمس این دکمه دما از ۷ به ۱ درجه کاهش می یابد و با یک بار لمس این دکمه در دمای ۱ درجه محصول در حالت Super cool قرار می گیرد. برای خارج شدن از حالت Super cool کافیست دکمه Ref Temp را فشار دهید.
اگر کلید Ref Temp را به مدت ۳ ثانیه نگه دارید آیکون Vacation فعال می‌شود و برای خروج کلید Ref Temp را به مدت ۳ ثانیه نگه دارید.
نکته: این مد برای این در نظر گرفته شده که داخل يخچال خالی است تا در مصرف انرژی صرفه جویی شود.
با لمس این کلید دمای فریزر از منفی ۱۶ به منفی ۲۴ درجه کاهش می یابد و با یک بار لمس این کلید درب دمای منفی ۲۴ درجه محصول در حالت Super freeze قرار می گیرد برای خارج شدن از این حالت فقط کافیست دکمه Frz temp را یک بار دیگر لمس کنید.
نکته: این مد برای این در نظر گرفته شده که نیاز دارید مواد غذایی سریعتر منجمد شوند.
اگر کلید FRZ . Temp را ۳ ثانیه نگه دارید آیکون Alarm روی نمایشگر روشن می شود.
در این حالت آیکون Alarm روی نمایشگر چشمک زن است و هر چند ثانیه یک بار زنگ آلارم به صدا در می آید.
این آلارم می تواند ناشی از چند مورد باشد:
۱. باز ماندن درب یخچال بيش از ۳ دقیقه
۲. باز ماندن درب فریزر بيش از ۱ دقیقه
برای قطع صدای آلارم محصول فقط با لمس دکمه mute صدا قطع خواهد شد اما آیکون آلارم تا زمان وجود ایراد به چشمک زدن ادامه می دهد.
ByGhorbani
ارور ER1 یخچال اسنوا خطای سنسور محیط یخچال
ارور ER4 یخچال اسنوا خطای سنسور اواپراتور فریزر
ارور ER6 یخچال اسنوا خطای فن فریزر
ارور ER7 یخچال اسنوا خطای کمپرسور یا کمبود سرما
ارور ER9 یخچال اسنوا خطای هیتر
ارور ER10 یخچال اسنوا خطای سنسور محیط
ارور ER11 یخچال اسنوا خطای فن کندانسور

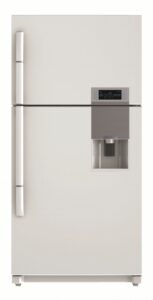

نحوه ارور گیری یخچال فریزر کمبی اسنوا ( فریزر بالا)
نحوه نمایش خطای یخچال فریزر کمبی اسنوا Model:RTN920
با نگه داشتن هم زمان کلیدهای Super ref و alarm/mute خطای محصول بر روی نمایشگر ظاهر می شود.
ورود به منوی سرویسکار یخچال فریزر کمبی اسنوا ( فریزر بالا)
ورود به منوی سرویسکار یخچال فریزر کمبی اسنوا Model:RTN920
این مدل محصول شرکت اسنوا منوی سرویس ندارد
دیفراست دستی یخچال فریزر کمبی اسنوا ( فریزر بالا)
دیفراست دستی یخچال فریزر کمبی اسنوا Model:RTN920
با نگه داشتن هم زمان کلیدهای Alarm/mute و child lock محصول به حالت دیفراست دستی يا دیفراست اجباری می رود .
حذف تاخیر کمپرسور یخچال فریزر کمبی اسنوا ( فریزر بالا)
حذف تاخیر کمپرسور یخچال فریزر کمبی اسنوا Model:RTN920
با نگه داشتن هم زمان کلیدهای Alarm/mute و ref.temp زمان تاخیر در روشن شدن کمپرسور حذف می شود.
تعمیر یخچال فریزر سوزان در تبریز
تعمیر یخچال فریزر سیلوان در تبریز
تعمیر یخچال فریزر جنرال در تبریز
تعمیر یخچال فریزر استیلون در تبریز
تعمیر یخچال فریزر آرامش در تبریز
تعمیر یخچال فریزر هیمالیا در تبریز
تعمیر یخچال فریزر پارس در تبریز
تعمیر یخچال فریزر امرسان در تبریز
تعمیر یخچال فریزر نیکسان در تبریز
تعمیر یخچال فریزر هاردستون در تبریز
تعمیر یخچال فریزر سامسونگ در تبریز
تعمیر یخچال فریزر ال جی در تبریز
تعمیر یخچال فریزر دیپوینت در تبریز
ByGhorbani
ارور DS فریزر امرسان خطای سنسور دیفراست
ارور FS فریزر امرسان خطای سنسور کابین فریزر
ارور EF فریزر امرسان خطای فن کابین فریزر
ارور RS یخچال امرسان خطای سنسور کابین یخچال
ارور DR یخچال امرسان خطای سنسور دیفراست یخچال
ارور RF یخچال امرسان خطای فن یخچال
ارور DS یخچال امرسان خطای سنسور دیفراست یخچال
ارور FS یخچال امرسان خطای سنسور کابین یخچال
ارور RF یخچال امرسان خطای فن یخچال
ارور DS فریزر امرسان خطای سنسور دیفراست فریزر
ارور FS فریزر امرسان خطای سنسور کابین فریزر
ارور EF فریزر امرسان خطای فن فریزر
ارور DS فریزر امرسان خطای سنسور دیفراست
ارور FS فریزر امرسان خطای سنسور کابین
ارور EF فریزر امرسان خطای فن کابین فریزر
ارور DS یخچال امرسان خطای سنسور دیفراست یخچال
ارور RS یخچال امرسان خطای سنسور کابین یخچال
ارور EF یخچال امرسان خطای فن کابین یخچال
ارور DS خطای سنسور دیفراست فریزر
ارور RD خطای دمپر
ارور RS خطای سنسور کابین یخچال
ارور FS خطای سنسور کابین فریزر
ارور EF خطای فن کابین فریزر
ارور DS خطای سنسور دیفراست فریزر
ارور RD خطای موتور دمپر
ارور RS خطای سنسور کابین یخچال
ارور FS خطای سنسور کابین فریزر
ارور EF خطای موتور فن کابین فریزر
ارور DS خطای سنسور دیفراست فریزر
ارور RD خطای موتور دمپر
ارور RS خطای سنسور کابین یخچال
ارور FS خطای سنسور کابین فریزر
ارور EF خطای موتور فن کابین فریزر
ارور AS خطای سنسور محیط
ارور F1 یخچال امرسان خطای سنسور دیفراست
ارور F3 یخچال امرسان خطای سنسور کابین یخچال
ارور EO یخچال امرسان قطعی ارتباط نمایشگر با برد اصلی
ارور HH یخچال امرسان کمبود سرما
ارور F2 فریزر امرسان خطای سنسور محیط
ارور F4 فریزر امرسان خطای سنسور کابین فریزر
ارور F6 فریزر امرسان خطای سنسور دیفراست
ارور EO قطعی ارتباط نمایشگر با برد اصلی
ارور E1 فریزر امرسان خطای فن
ارور ED فریزر امرسان خطای هیتر
ارور HH فریزر امرسان خطای کمبود سرما
ارور DS خطای سنسور دیفراست فریزر
ارور RD خطای موتور دمپر
ارور RS خطای سنسور کابین یخچال
ارور FS خطای سنسور کابین فریزر
ارور EF خطای موتور فن کابین فریزر
ارور AS خطای سنسور محیط
ارور OE خطای ولتاژ برق ورودی
ارور DS خطای سنسور دیفراست فریزر
ارور RD خطای موتور دمپر
ارور RS خطای سنسور کابین یخچال
ارور FS خطای سنسور کابین فریزر
ارور EF خطای موتور فن کابین فریزر
ارورER rs خطای سنسور محیط یخچال
ارور Er ds خطای سنسور اواپراتور یخچال
ارور Er 05 خطای فن یخچال
ارورEr ۰۷ خطای فن کندانسور
ارور Er 09 خطای دیفراست
ارورEr 10 خطای کلید درب یخچال
ارور Er 12 خطای سنسور یخساز
ارورEr ۱۳ خطای موقعیت یخساز
ارور ER Fs خطای سنسور محیط فریزر
ارور Er ds خطای سنسور اواپراتور فریزر
ارور ER rs خطای سنسور کابین یخچال
ارور Er ds خطای سنسور اواپراتور یخچال
ارور Er 06 خطای موتور فن فریزر
ارور Er 07 خطای موتور فن کندانسور
ارور Er 08 خطای کمبود سرمای فریزر
ارور Er 09 خطای دیفراست
ارور Er 11 خطای سوئیچ درب فریزر
ارور Er 12 خطای سنسور یخساز
ارور Er 13 خطای موقعیت یخساز
ارور ER Fs خطای سنسور محیط فریزر
ارور Er ds خطای سنسور اواپراتور فریزر
ارور ER rs خطای سنسور محیط یخچال
ارور Er ds خطای سنسور اواپراتور یخچال
ارور Er 06 خطای فن فریزر
ارور Er 07 خطای فن کندانسور
ارور Er 08 خطای سرمای فریزر
ارور Er 09 خطای دیفراست
ارور Er 10 خطای درب یخچال
ارور Er 11 خطای درب فریزر
ارور Er 14 عدم کارکرد صحیح دمپر
ارور DS ساید امرسان خطای سنسور دیفراست فریزر
ارور DR ساید امرسان خطای سنسور دیفراست یخچال
ارور RS ساید امرسان خطای سنسور کابین یخچال
ارور CF ساید امرسان خطای فن کندانسور
ارور FS ساید امرسان خطای سنسور کابین فریزر
ارور EF ساید امرسان خطای فن کابین فریزر
ارور IS ساید امرسان خطای سنسور یخساز
ارور RF ساید امرسان خطای فن یخچال
ارور AS ساید امرسان خطای سنسور محیط
ارور DS واید امرسان خطای سنسور دیفراست فریزر
ارور DR واید امرسان خطای سنسور دیفراست یخچال
ارور RS واید امرسان خطای سنسور کابین یخچال
ارور CF واید امرسان خطای فن کندانسور
ارور FS واید امرسان خطای سنسور کابین فریزر
ارور EF واید امرسان خطای فن کابین فریزر
ارور IS واید امرسان خطای سنسور یخساز
ارور RF واید امرسان خطای فن کابین یخچال
ارور AS واید امرسان خطای سنسور محیط
ByGhorbani
دیاگرام سیم کشی یخچال فریزر نو فراست ۵۳۰ هیمالیا شرکت شهم الکتریک
خطایF1 یخچال فریزر هیمالیا خطای سنسور کابین فریزر
خطای F2 یخچال فریزر هیمالیا خطای سنسور اواپراتور فریزر
خطای F3 یخچال فریزر هیمالیا خطای سنسور کابین یخچال
خطای F4 یخچال فریزر هیمالیا خطای سنسور اواپراتور یخچال
خطای F8 یخچال فریزر هیمالیا خطای فن یخچال
خطای F9 یخچال فریزر هیمالیا خطای فن فریزر
با لمس کردن همزمان کلیدهای DOWN و فلش بالا عملیات تست به صورت دستی با فواصل زمانی هر ۲ ثانیه به صورت زیر انجام می شود.
۱. با نمایش عدد ۱۱۱ کمپرسور روشن می شود
۲. با نمایش عدد ۲۲۲ فن یخچال روشن می شود
۳. با نمایش عدد ۳۳۳ فن فریزر روشن می شود
۴. با نمایش عدد ۴۴۴ هر دو هیتر روشن می شود
۵. با نمایش عدد ۵۵۵ LED روشن شده و سپس تمام خروجی ها خاموش می شوند.
۶. در انتها تمام علائم نمایشگر روشن شده و مدل برد مربوطه نمایش داده می شود و برد از حالت تست به صورت دستی خارج می شود.
با روش روشن بودن دستگاه و زدن همزمان کلیدهای UP و فلش پایین برد به حالت تست سریع می رود و علامت Speed روی نمایشگر نشان داده می شود در این حالت زمان انجام عملیات ۰/۱ زمان واقعی می باشد.
ByGhorbani
برای وارد شدن به سرویس تست فریزر هیمالیا طرح AEG ابتدا فریزر را با کلید POWER خاموش می کنیم همزمان کلید UP و کلید POWER را به مدت ۳ ثانیه نگه می داریم بعد از رها کردن کلیدها برد روشن می شود و نمایشگر علامت SE را نمایش میدهد
اکنون با فشردن کلید DOWN می توانیم خروجی ها را طبق مراحل زیر روشن و تست کنیم و با فشردن کلید UP می توان دمای سنسور های کابین و اواپراتور را مشاهده کنیم.
CO کمپرسور روشن
FA فن کابین روشن
CF کمپرسور و فن روشن
H1 هیتر اواپراتور روشن
H2 هیتر سینی روشن
LA لامپ روشن
نکته : در حالت تست زمان روشن بودن هیترها ۴ دقیقه میباشد
F نمایش دمای سنسور کابین فریزر
d نمایش دمای سنسور اواپراتور فریزر
